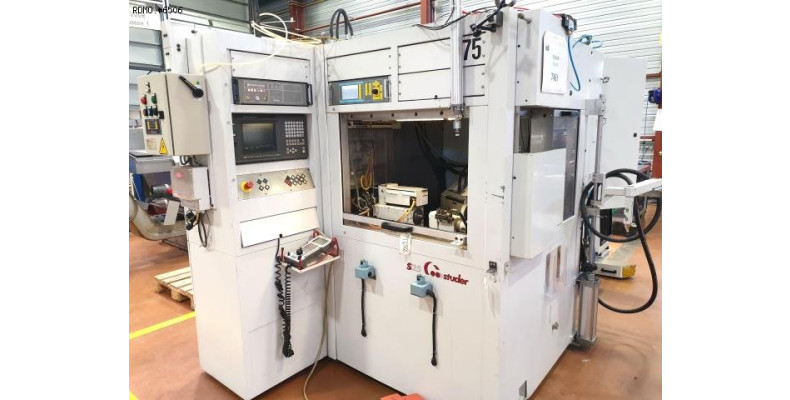

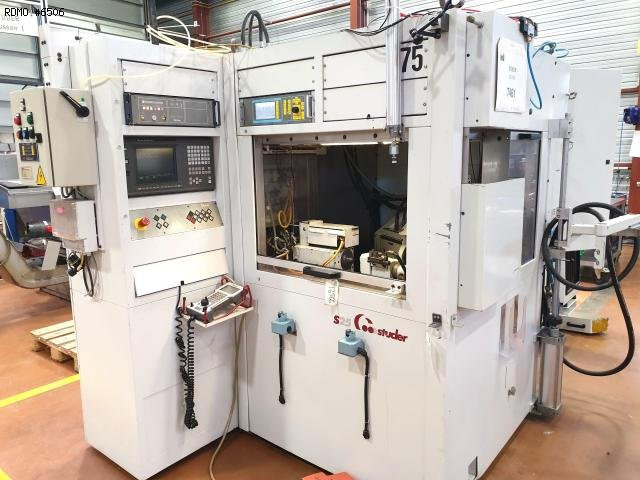

STUDER S25 CNC 2 axes

Rectification / affûtage / rodage / ebavurage / polissage Rectifieuse cylindrique cnc

6506

Caractéristiques techniques à télécharger

Marque : STUDER

Modèle : S25 CNC

Année : 1999

N° Série : 025-0096-90-018

6506

STUDER S25 CNC 2 axes

Rectification / affûtage / rodage / ebavurage / polissage Rectifieuse cylindrique cnc

Caractéristiques techniques à télécharger

Marque : STUDER

Modèle : S25 CNC

Année : 1999

N° Série : 025-0096-90-018

Demander un prix

Caractéristiques

- distance entre-pointe : 200 [mm]
- hauteur de pointe : 100 [mm]
- courses (X/Z) : 130 / 170 [mm]

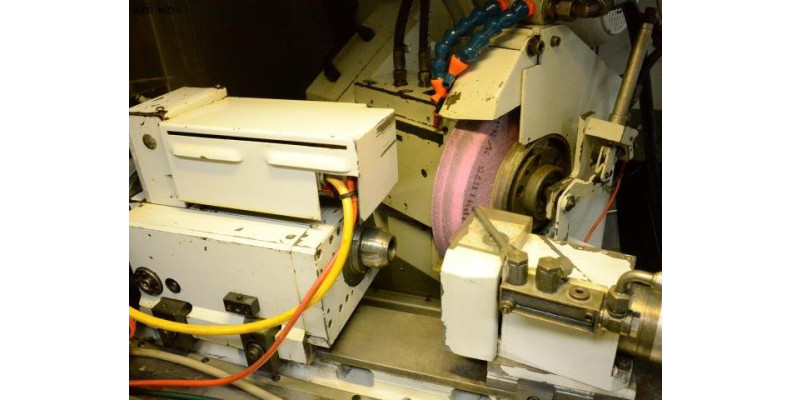

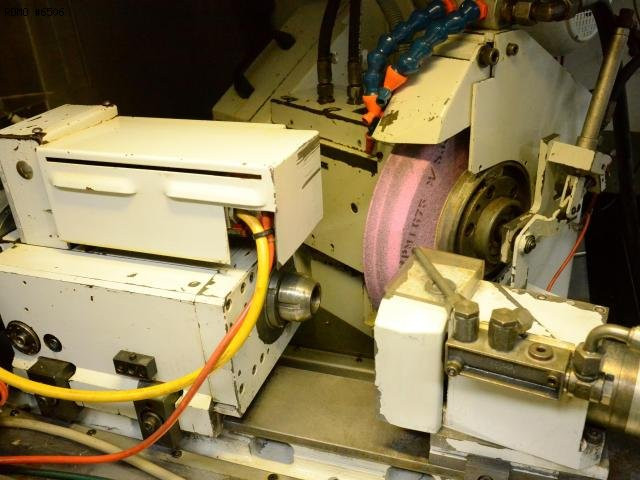

POUPEE PORTE-MEULE
- dimensions meules : 400 x 63 x 127 [mm]
- vitesse périphérique : 45 [m/sec]
- puissance : 3 [kW]
- orientation : 30 [°]
POUPEE PORTE-PIECE
- cône : CM4
- vitesses : 600 - 3000 [tr/min]
- puissance : 0,5 [kW]
- précision d'indexation axe C : +/- 0,5 [°]
CONTREPOINTE
- cône : CM2
- course du fourreau : 30 [mm]
ALIMENTATION ELECTRIQUE
- tension : 400 [V]
- fréquence : 50 [Hz]
- puissance installée : 19 [kVA]
DIMENSIONS
- surface au sol : 1760 x 2180 [mm]
- hauteur : 2630 [mm]
- poids : 4.000 [kg]
HEURES MACHINE
- heures sous tension : 46.943 [h]
- heures de travail : 21.529 [h]

Equipement

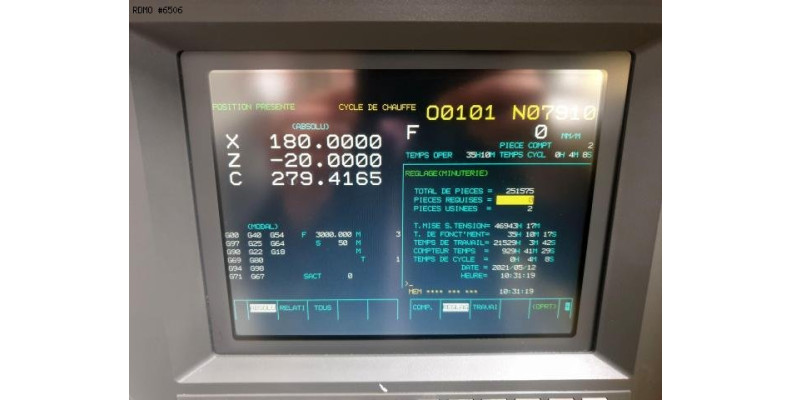

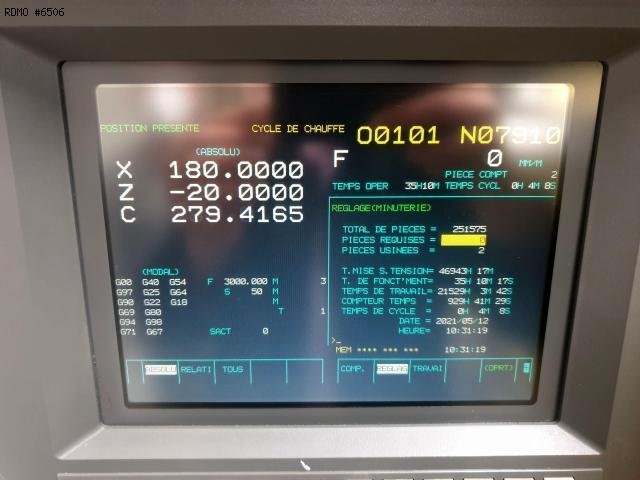

- CNC FANUC 16TB
- options : Studer Release B, Pictogramming
- interface : RS232C

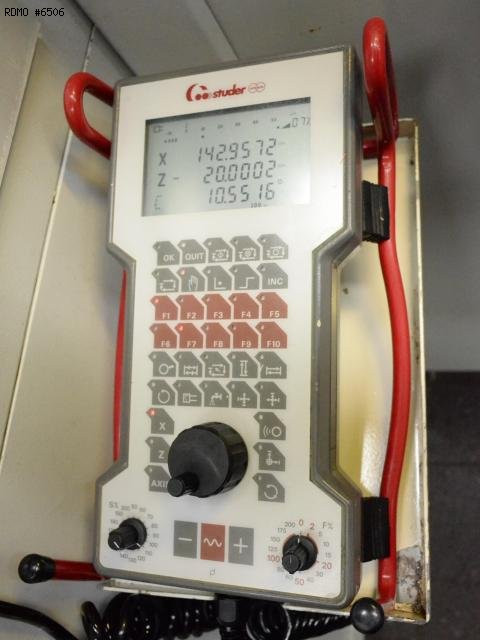

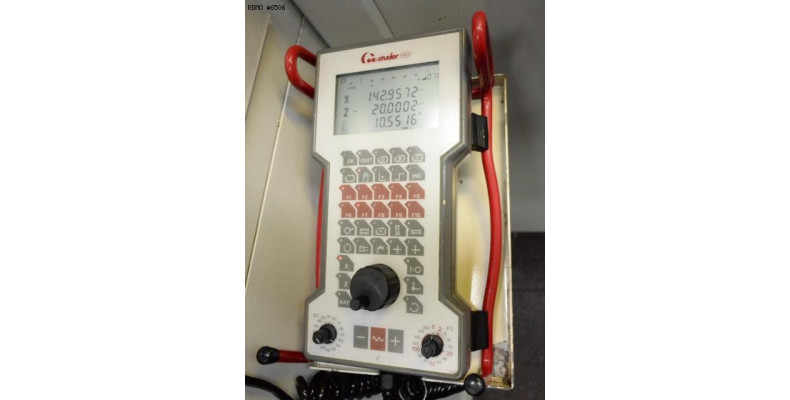

- manivelle électronique déportée
- règles de mesure directe sur X et Z
- contrepointe avec réglage fin de concentricité
- recul hydraulique du fourreau de contrepointe

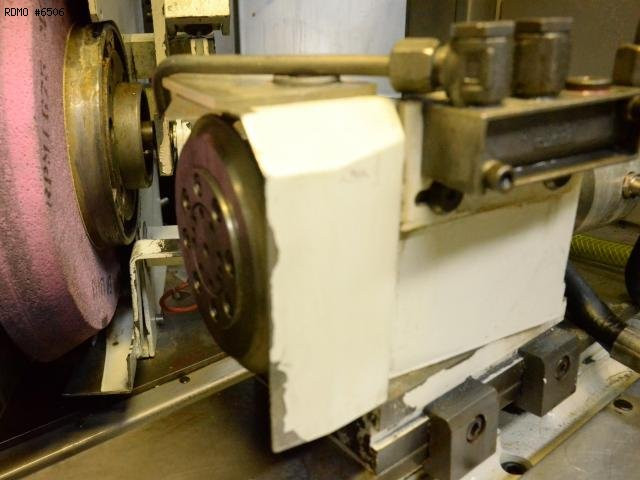

- molette de dressage orientable sur table : FISCHER AES-72x230/3

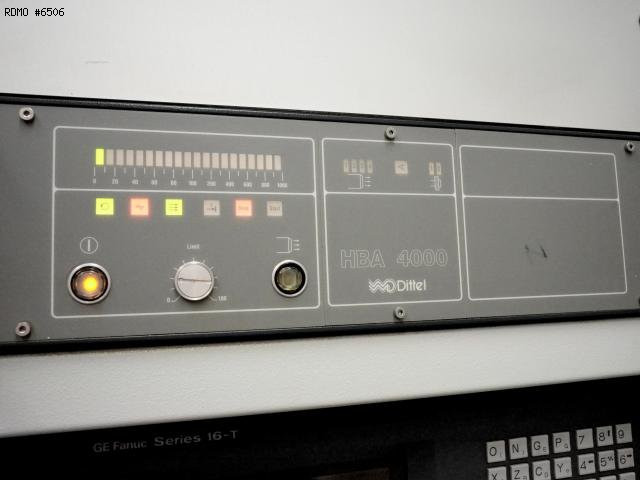

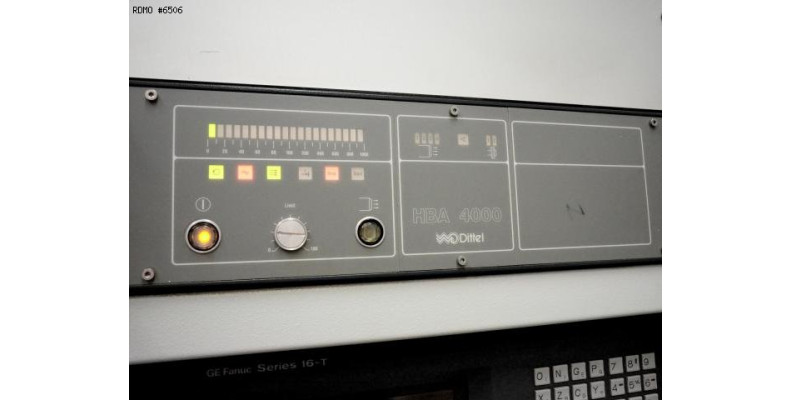

- équilibrage dynamique de meule : DITTEL HBA 4000

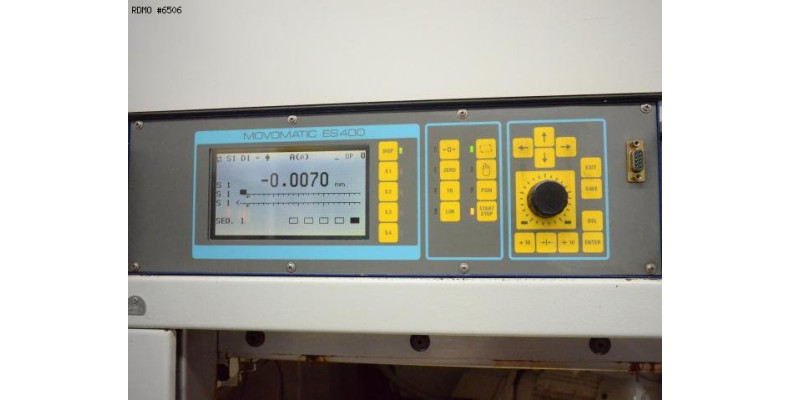

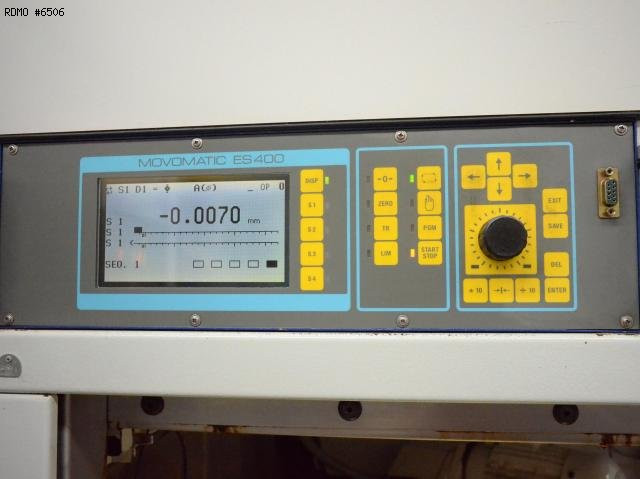

- prédisposition palpeur de diamètre : MOVOMATIC ES400
- prédisposition pour robot de chargement / déchargement pièce : FELSOMAT
- porte avant automatique
- prédisposition pour arrosage

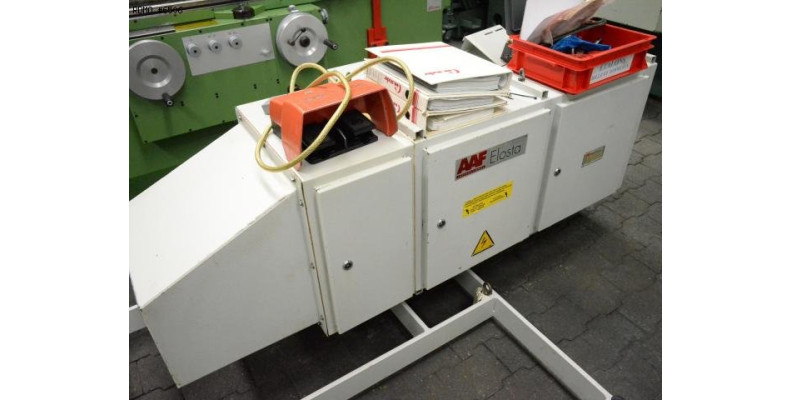

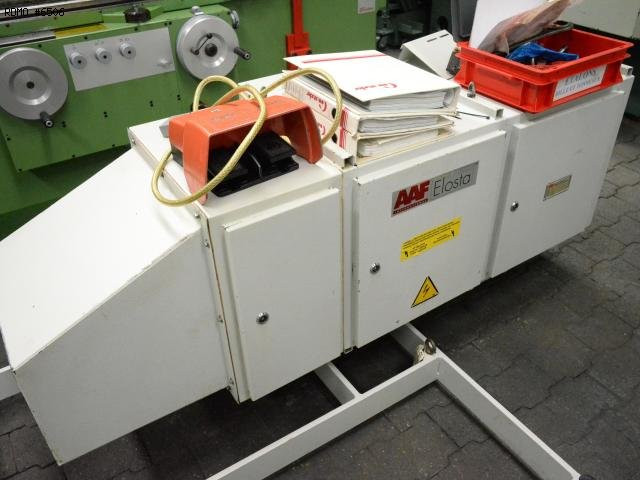

- aspiration électrostatique : ELOSTA BF2000
- mandrin à pinces pneumatique
- 1 porte-meule
- 1 meule
- bras support pour changement de meule zéro gravité
- 1 arbre d'équilibrage
