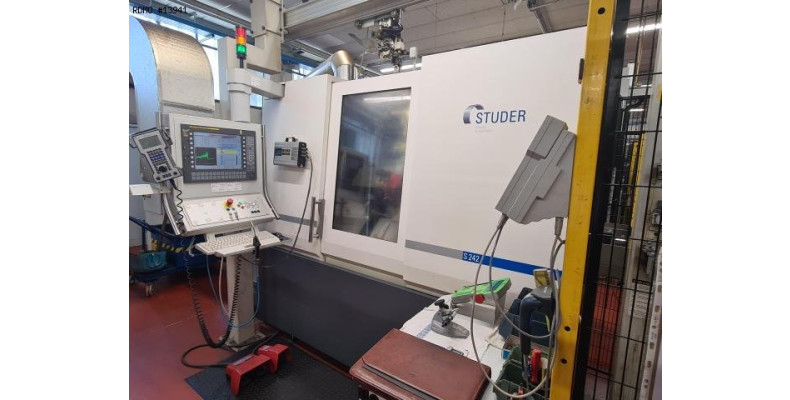

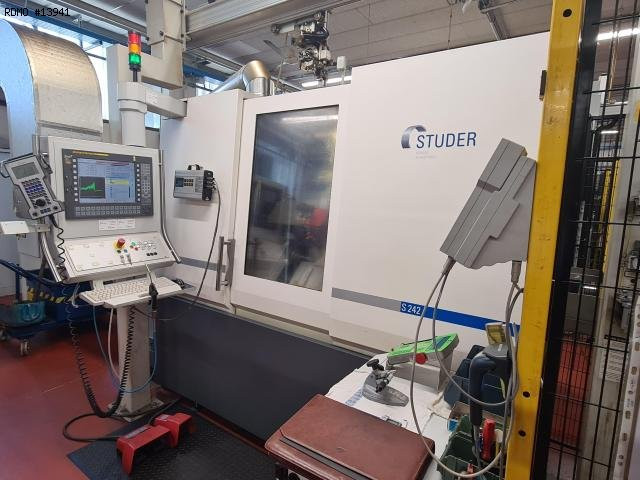

STUDER S242

Rectification / affûtage / rodage / ebavurage / polissage Rectifieuse cylindrique cnc

13941

Caractéristiques techniques à télécharger

Marque : STUDER

Modèle : S242

Année : 2010

N° Série :

13941

STUDER S242

Rectification / affûtage / rodage / ebavurage / polissage Rectifieuse cylindrique cnc

Caractéristiques techniques à télécharger

Marque : STUDER

Modèle : S242

Année : 2010

N° Série :

Demander un prix

Caractéristiques

- Nombre d'axes :5
- Distance entre pointe :400 [mm]
- Diamètre utile : 180 [mm]
AXES LINEAIRES
- Course X1 et X2 x Z : 220 [mm]
- Course Z : 850 [mm]
- Résolution X x Z : 0,0001 [mm]

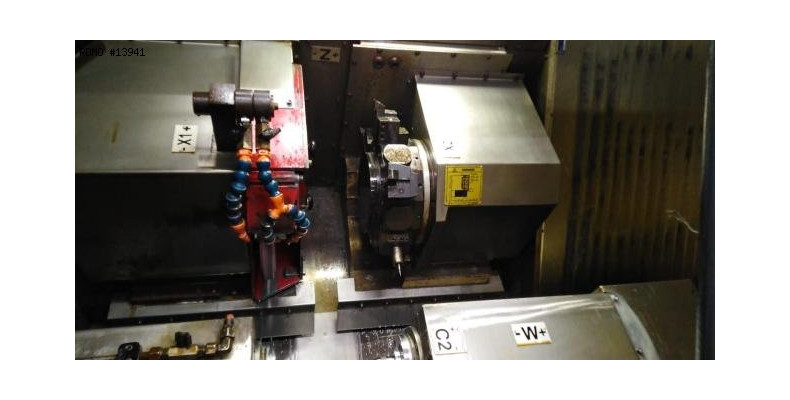

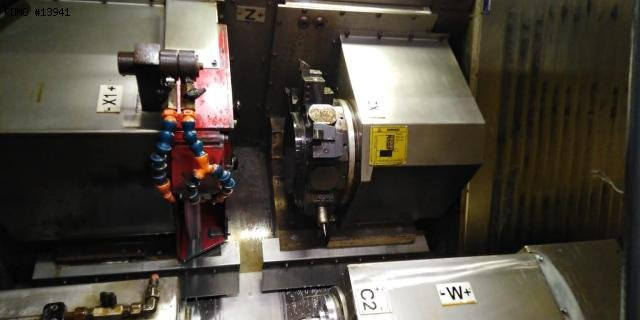

TOURELLE :
- Nombre de positions fixes : 12
- Porte outils : VDI30
POUPEE PORTE-MEULES
- Rectification extérieure à droite :
* Dimensions meule (Ø x largeur x alésage) : 400 x 50 x 127 [mm]
* Puissance d'entrainement :6.8 [kW]
POUPEE PORTE-PIECE
- Vitesses de rotation max : 7500 [tr/min]
- Vitesses de rotation ( régime synchrone) : 1 - 5000 [tr/min]
- Type de cône : CM4
- Puissance d'entrainement : 10.5 [kW]
- Axe C : :0.001 [°]
CONTRE POUPEE SYNNCHRONISEE
- Vitesses de rotation max : 7500 [tr/min]
- Vitesses de rotation ( régime synchrone) : 1 - 5000 [tr/min]
- Axe C : :0.001 [°]
- Cône intérieur : MK4
- Réglage micrométrique : +/- 40 [microns]
- Puissance d'entrainement :10.5 [kW]
ALIMENTATION ELECTRIQUE
- Puisssance : : 45 [KVA]

ENCOMBREMENT
- Dimensions au sol :2800 x 3960 [mm]
- Poids machine : 7600 [kg]

HEURES MACHINES
-Heures sous tension : 57000[h]

Equipement

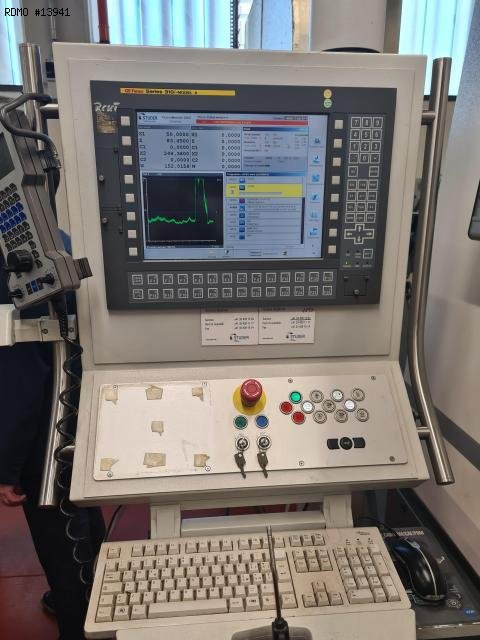

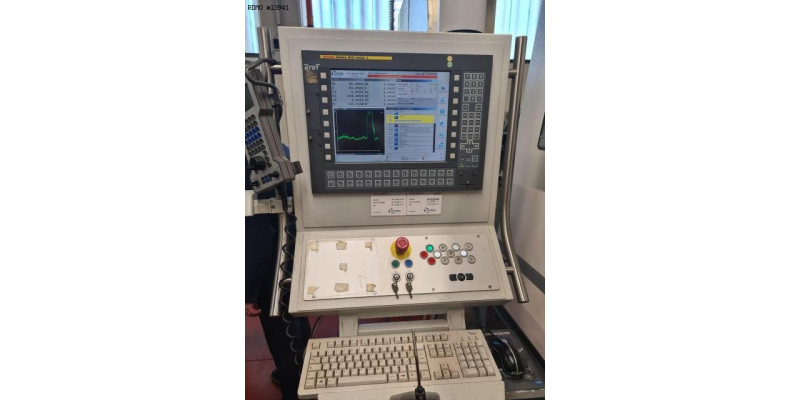

- CN FANUC 310i-modelA
- LogicielsStuderWIN
- Interface RS232 / USB

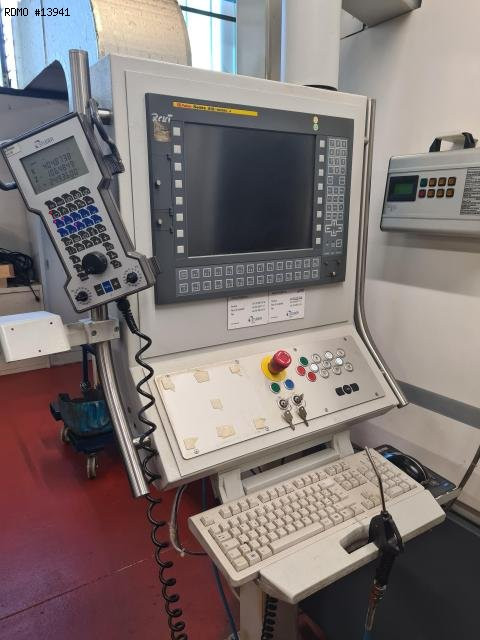

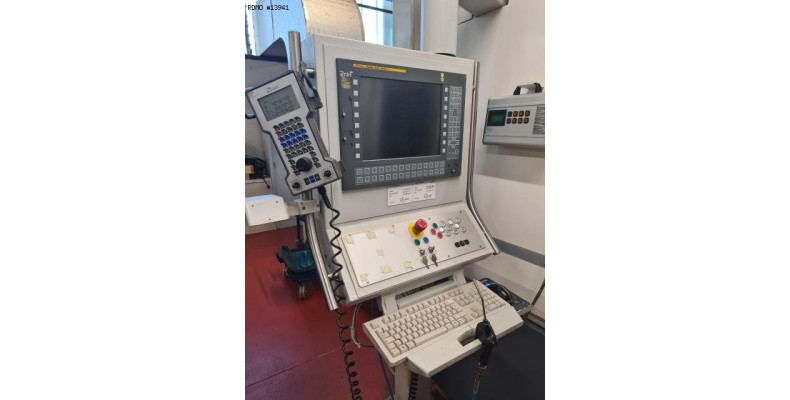

- Manivelle électronique déportée
- Tourelle avec dispositif d'autocalibrage de longueur Renishaw LP2
- Palpeurs Marposs pour diametres (multirange) + axes Z4 pour positionnement

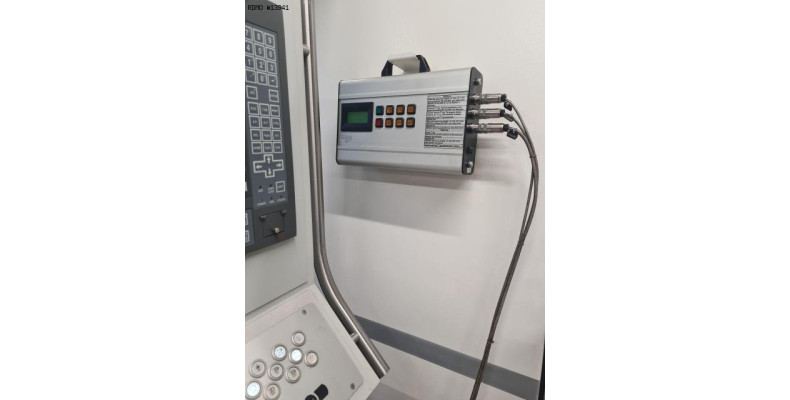

- Equilibrage semi automatique de meule MPM.3 BMT100 M.24

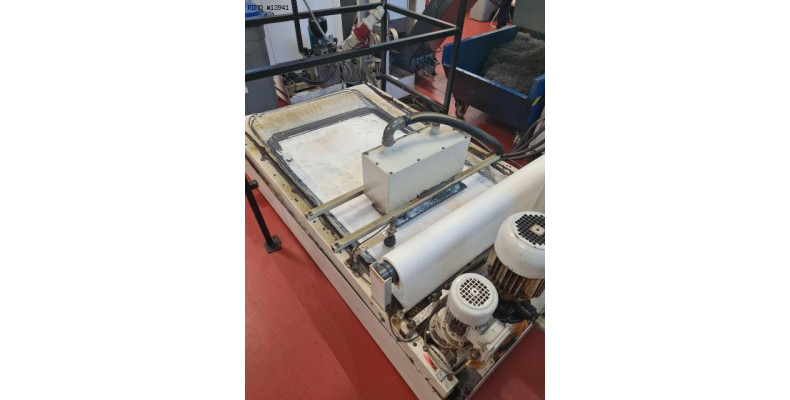

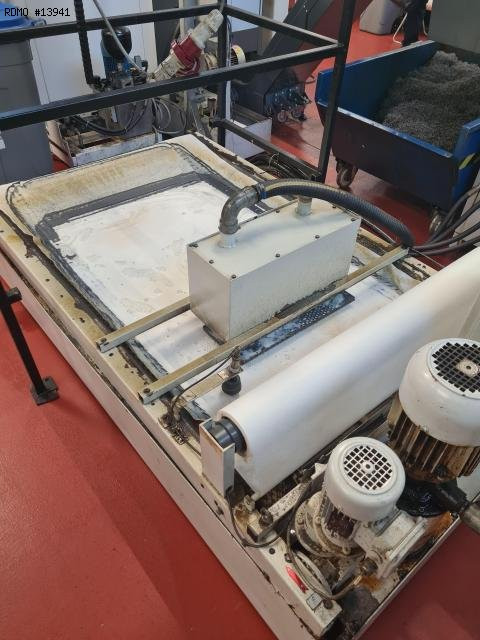

- Bac d'arrosage 480 L
* avec filtration papier
* avec filtre magnétique

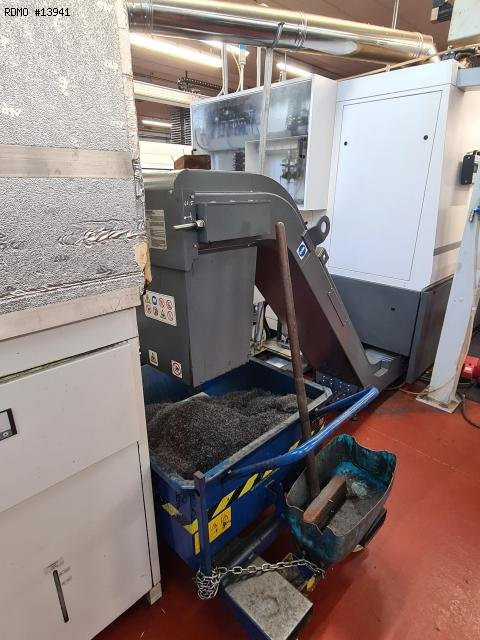

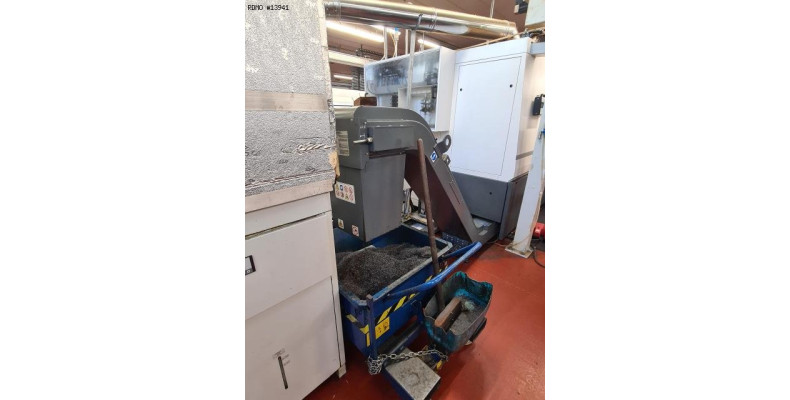

- Convoyeur à copeaux

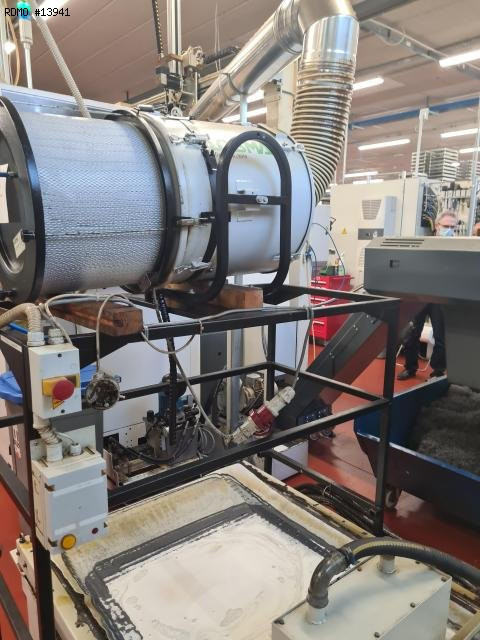

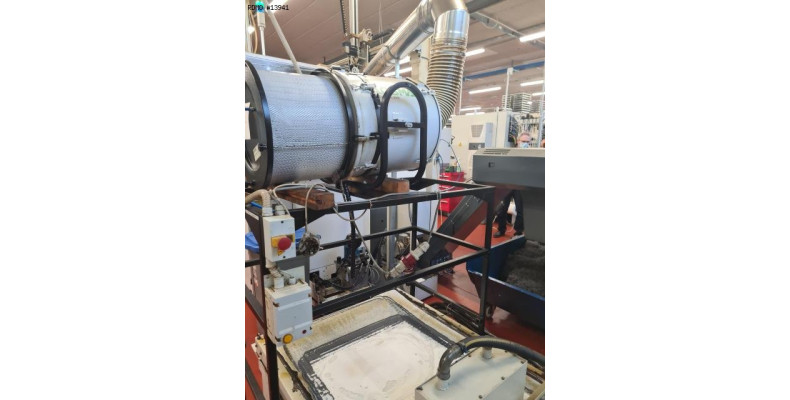

- Aspiration de brouillard

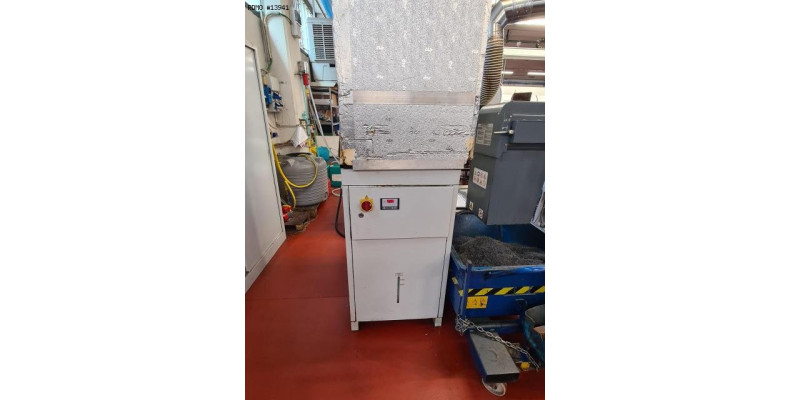

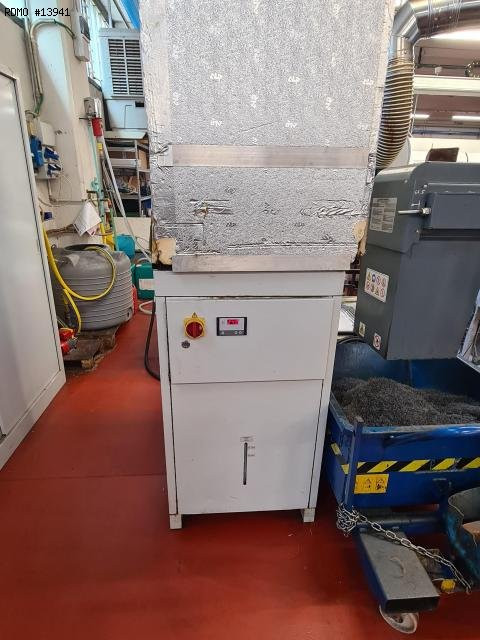

- Groupe froid pour refroidissement moteur de meule

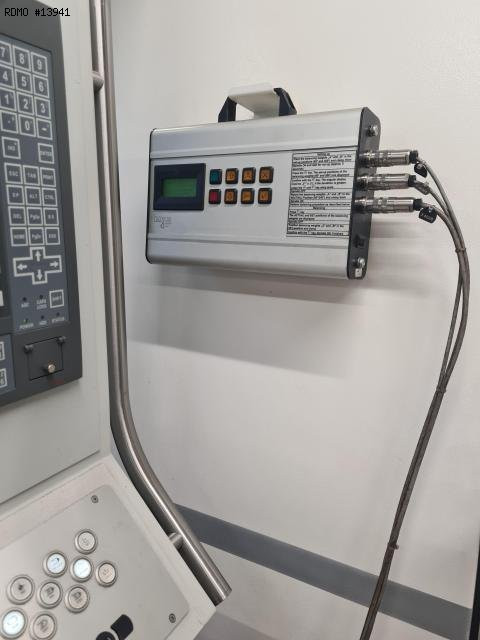

- Détection électronique de contact Dittel AE6000
- Dispositif de dressage fixe sur poupée porte-pièce
- Climatisation d'armoire électrique
- Arbre d'équilibrage
- Interface pour système de chargement automatique

Caractéristiques techniques à télécharger
