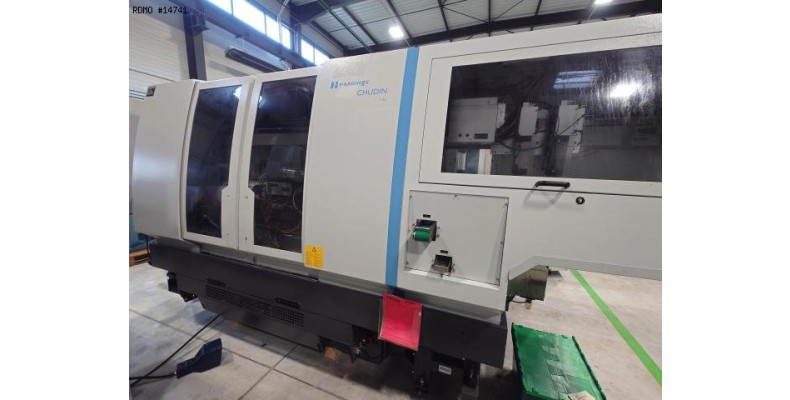

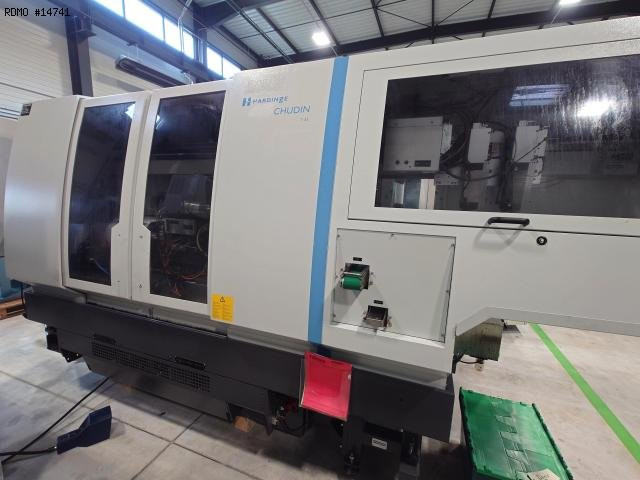

TSCHUDIN T35 3 axes

Rectification / affûtage / rodage / ebavurage / polissage Rectifieuse cylindrique cnc
14741
Spécifications techniques à télécharger
Marque : TSCHUDIN
Modèle : T35
Année : 2012
N° Série : 632066
14741
TSCHUDIN T35 3 axes
Spécifications techniques à télécharger
Marque : TSCHUDIN
Modèle : T35
Année : 2012
N° Série : 632066
Demander un prix

Caractéristiques & Equipement

Caractéristiques
- distance entre-pointe : 400 [mm]
- hauteur de pointe : 125 [mm]
- Poids max. de la pièce entre pointes : 150 [kg]
- course axe Z : 600 [mm]
- Avance rapide axe Z : 15 [m/min]
- Orientation de la table : +/- 6 [°]

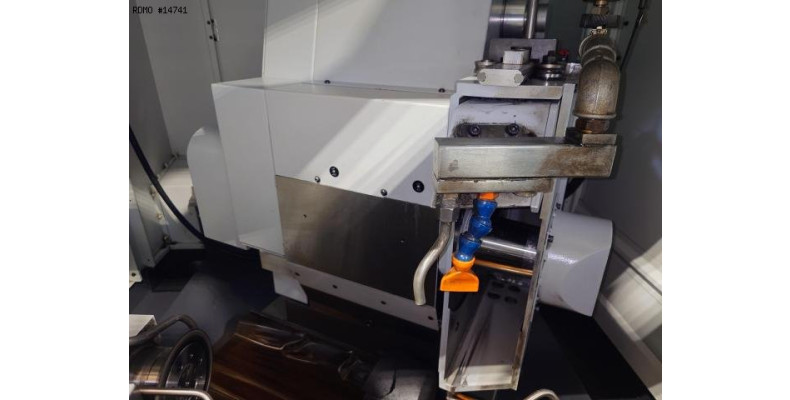

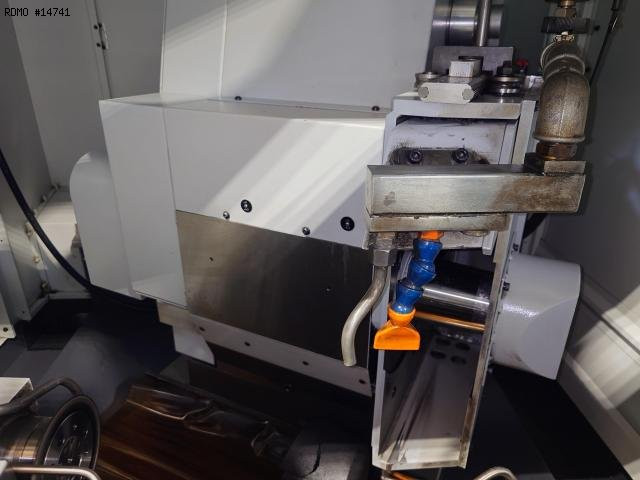

POUPEE PORTE-MEULE
- dimensions meules : 500 x 80 x 203,2 [mm]
- vitesse périphérique : 60 [m/sec]
- Puissance : 9.5 [kW]
- Position de la tête : -30 [°]

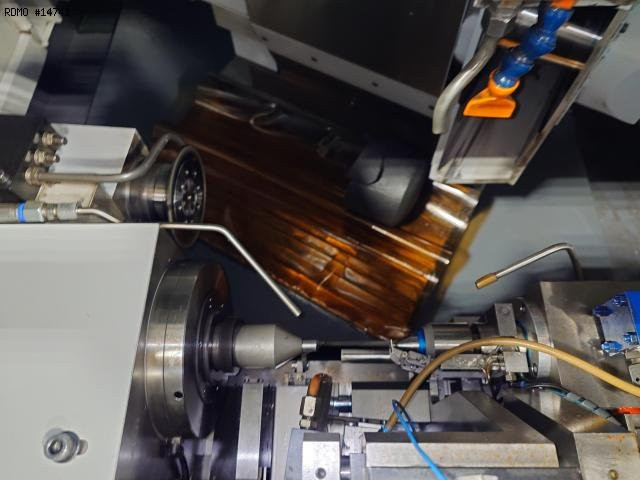

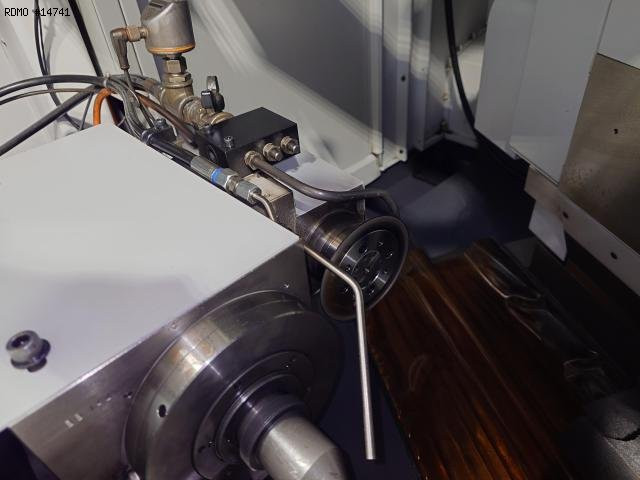

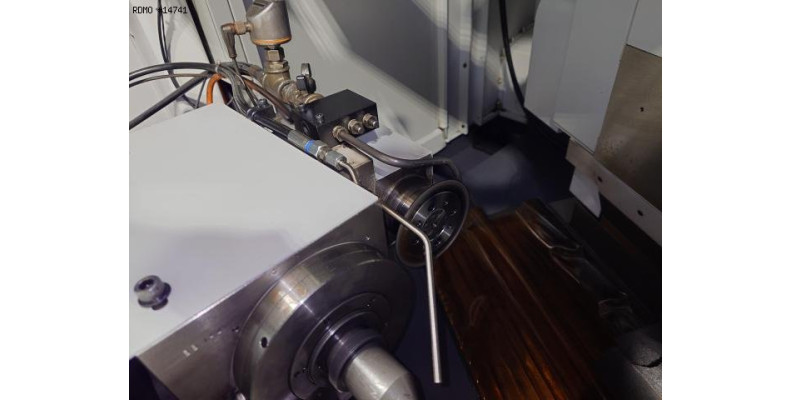

POUPEE PORTE-PIECE
- cône : CM5
- vitesses : 5 - 1500 [tr/min]
- puissance : 2.1 [kW]
- alésage : 34 [mm]
CONTREPOINTE
- cône : CM3
- course du fourreau : 80 [mm]

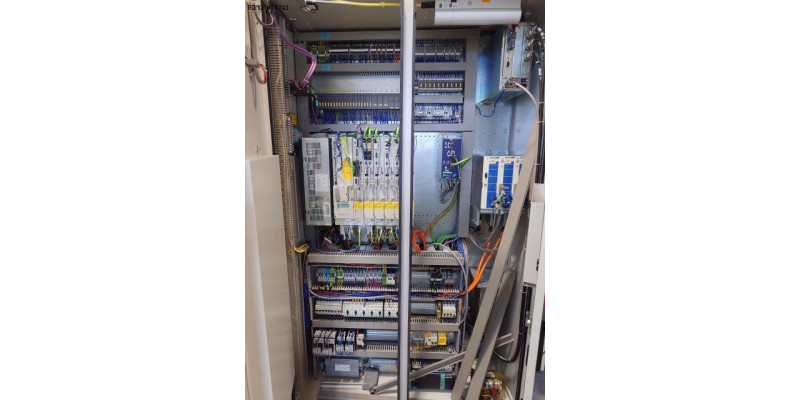

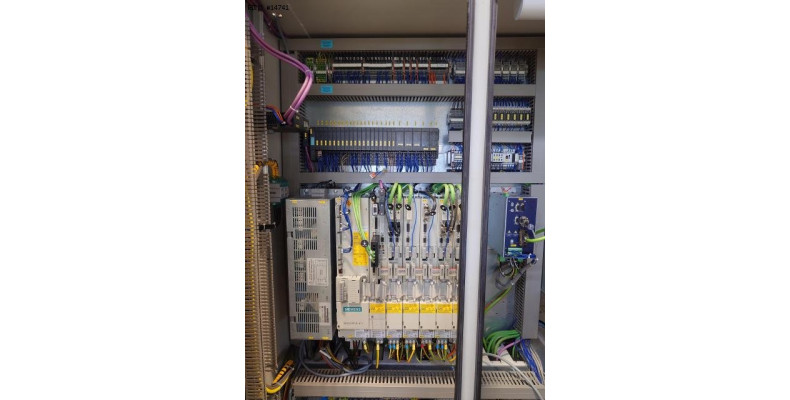

ALIMENTATION ELECTRIQUE
- tension : 400 [V]
- fréquence : 50 [Hz]
- puissance installée : 16 [kVA]
DIMENSIONS
- surface au sol : 3.650 x 3.050 [mm]
- hauteur : 2.000 [mm]
- poids : 4.850 [kg]
HEURES MACHINE
- Heures de travail : 31000 [h]
Equipement

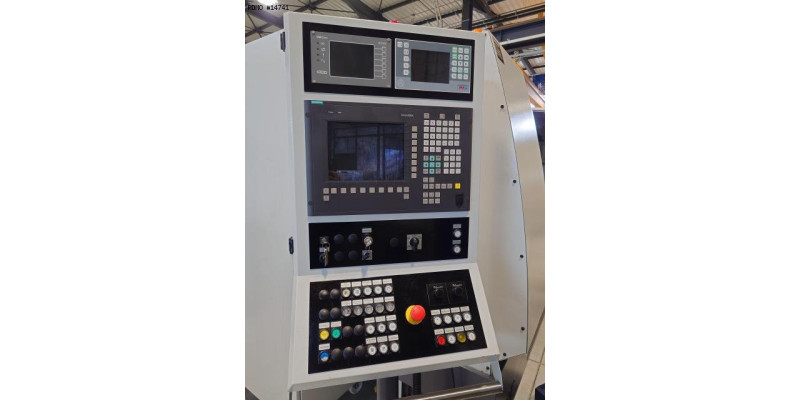

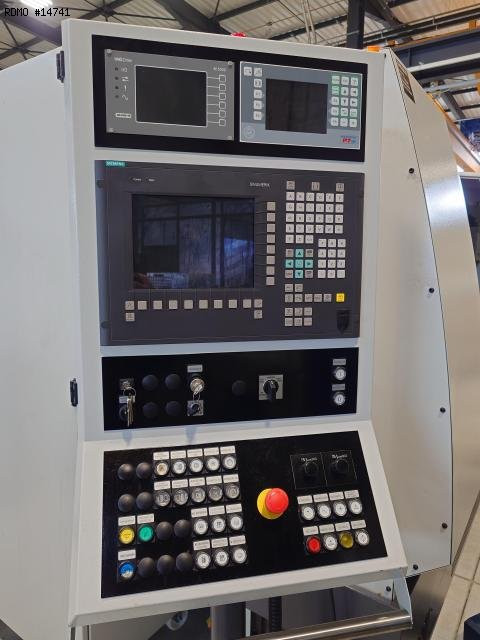

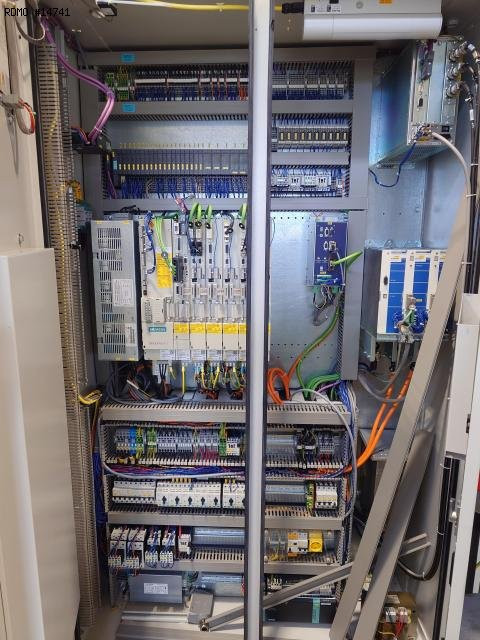

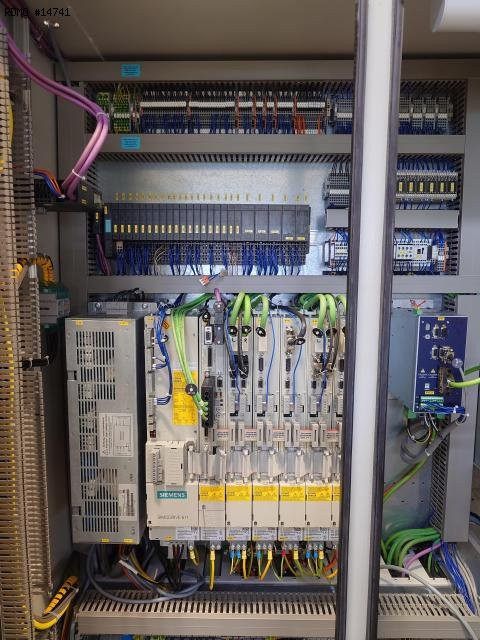

- CNC : Siemens 840 D
- Manivelle électronique déportée
- Contre-pointe automatique

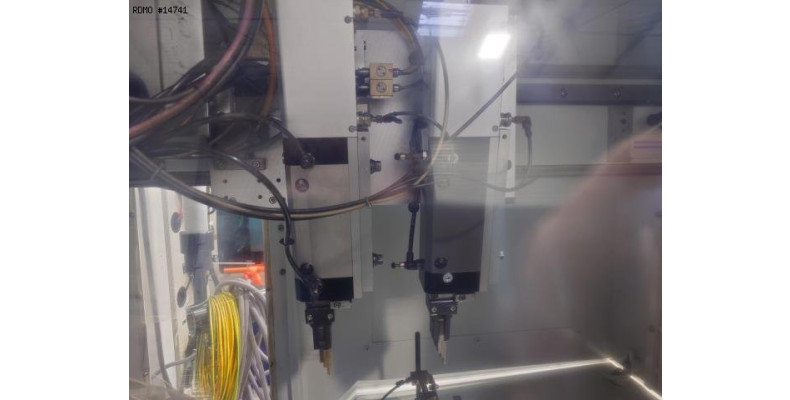

- Contrôle de diamètre et de longueur

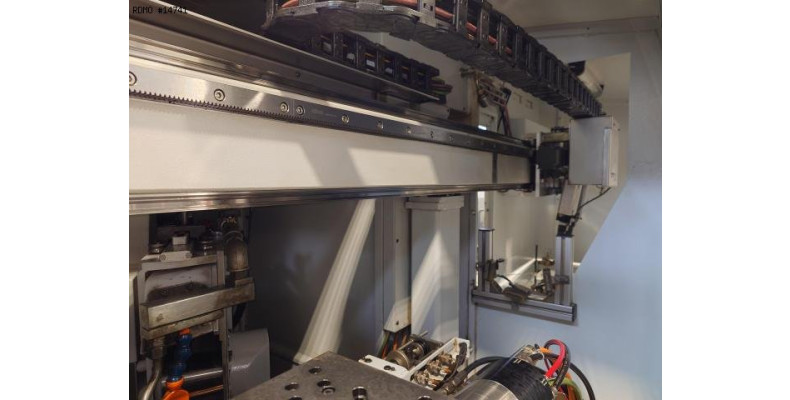

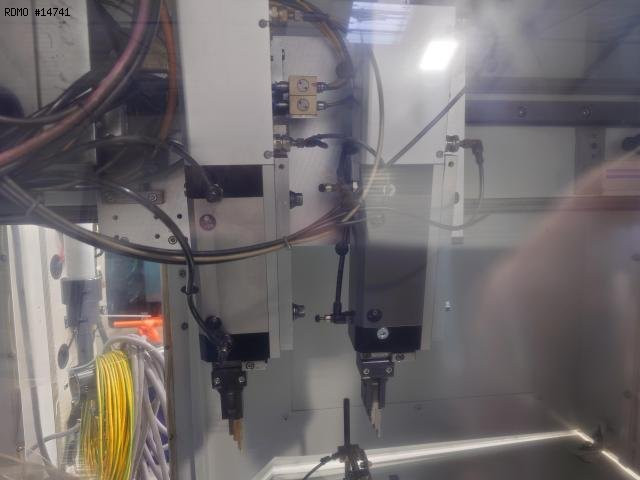

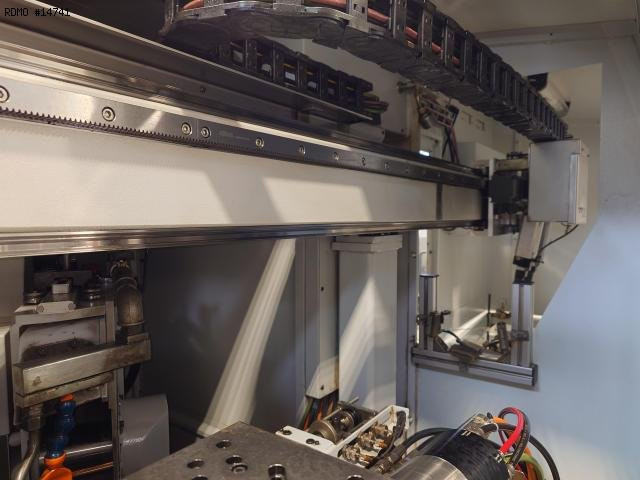

- Robot de chargement / déchargement

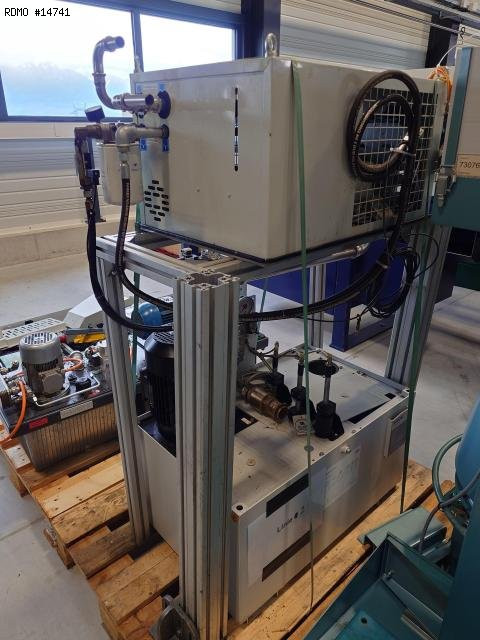

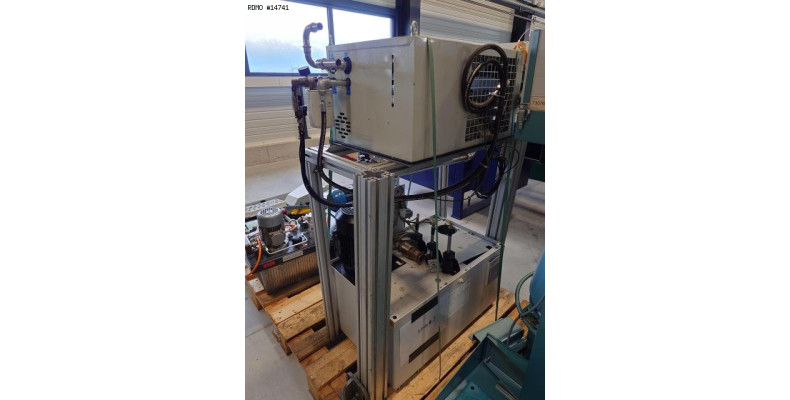

- Groupe froid
- Bac d'arrosage

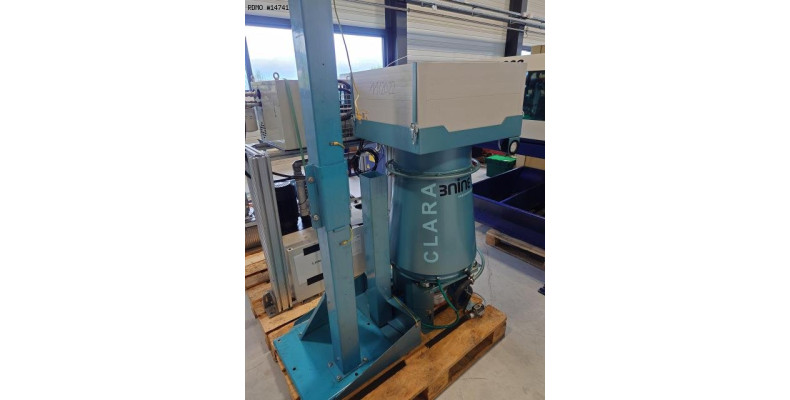

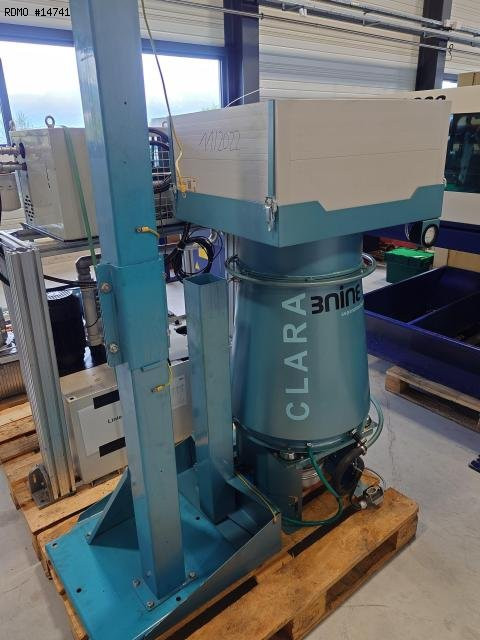

- Aspirateur brouillard d'huile

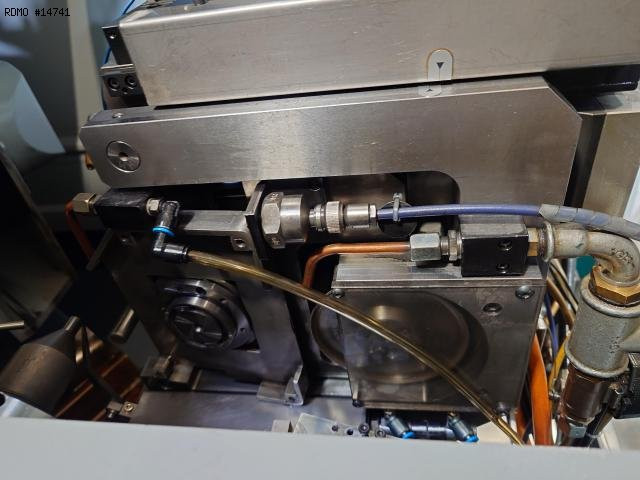

- Diamanteur à molette
- 2ème tête de rectification avec meule CBN et dresseur de meule rotatif
- Système anti-incendie
* NB : sans garantie de fonctionnement. A faire contrôler par un organisme qualifié de l'acheteur.
