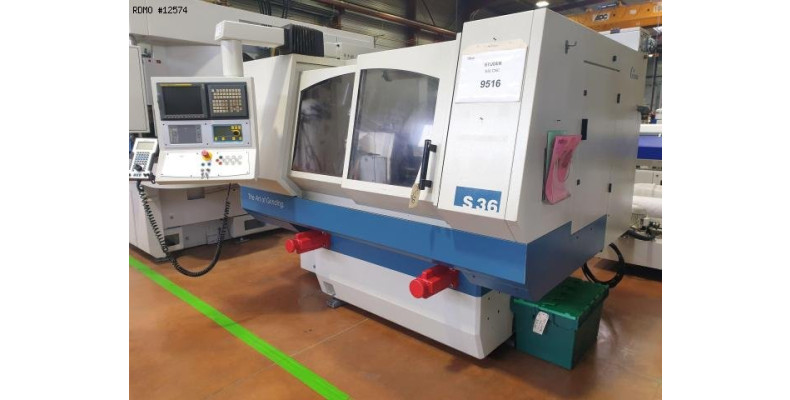

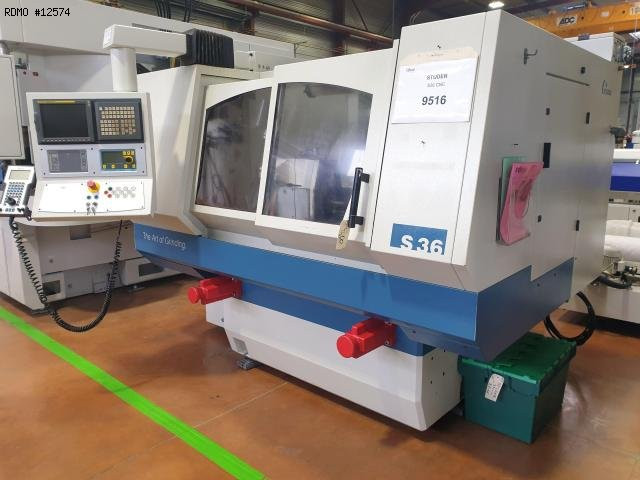

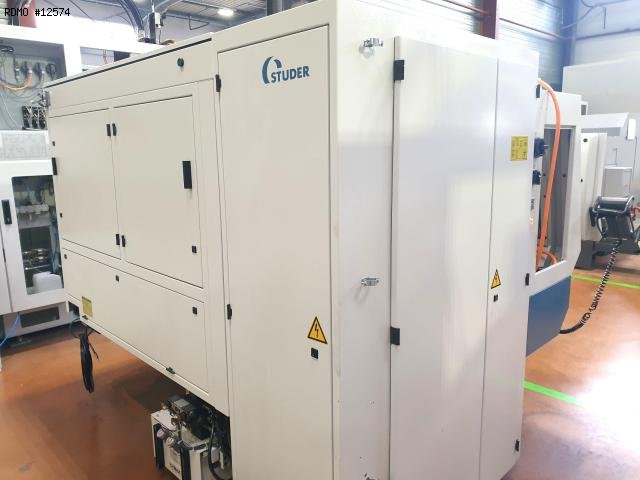

STUDER S36 CNC 2 axes

Rectification / affûtage / rodage / ebavurage / polissage Rectifieuse cylindrique cnc

12574

Caractéristiques techniques à télécharger

Marque : STUDER

Modèle : S36 CNC

Année : 2004

N° Série : 114

12574

STUDER S36 CNC 2 axes

Rectification / affûtage / rodage / ebavurage / polissage Rectifieuse cylindrique cnc

Caractéristiques techniques à télécharger

Marque : STUDER

Modèle : S36 CNC

Année : 2004

N° Série : 114

Demander un prix

Caractéristiques

- Nombre d'axes : 3
- Hauteur de pointe : 175 [mm]
- Distance entre pointe :1000 [mm]
AXES LINEAIRES
- Longueur de rectification : 500 mm
- Courses X x Z: 267 X 650 [mm]

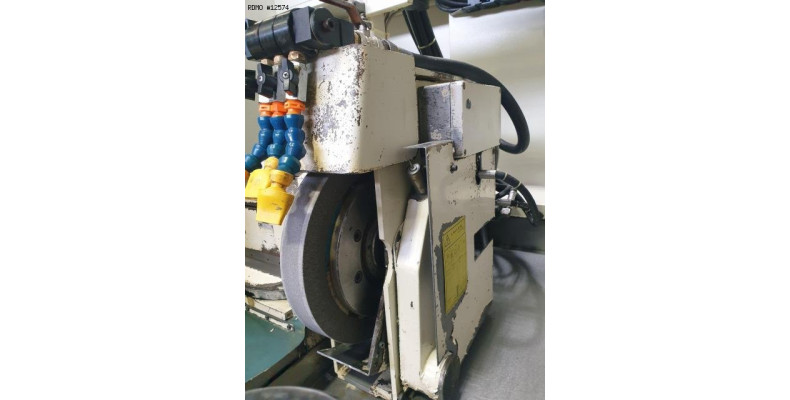

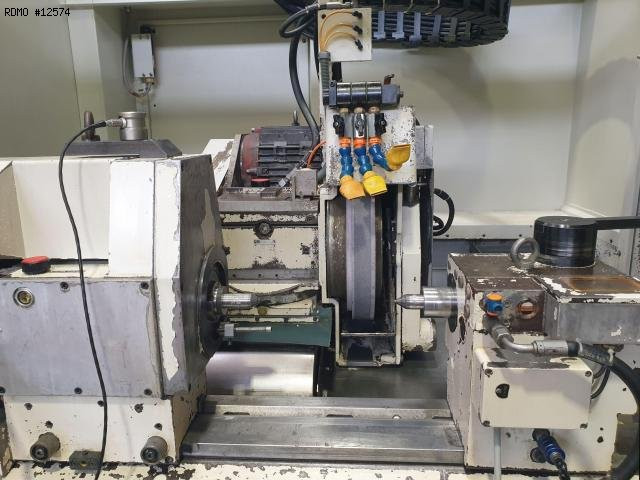

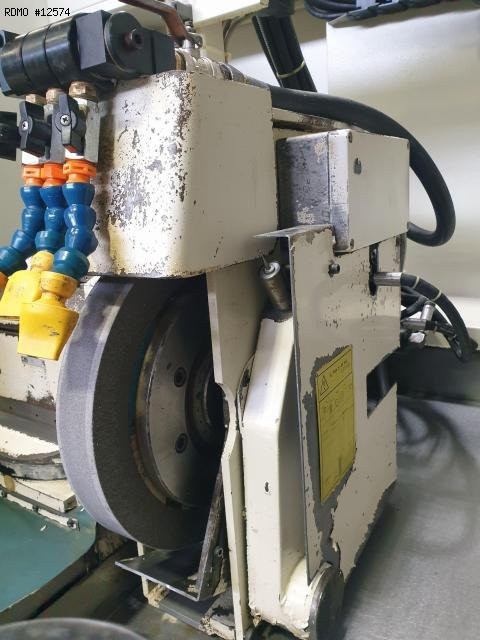

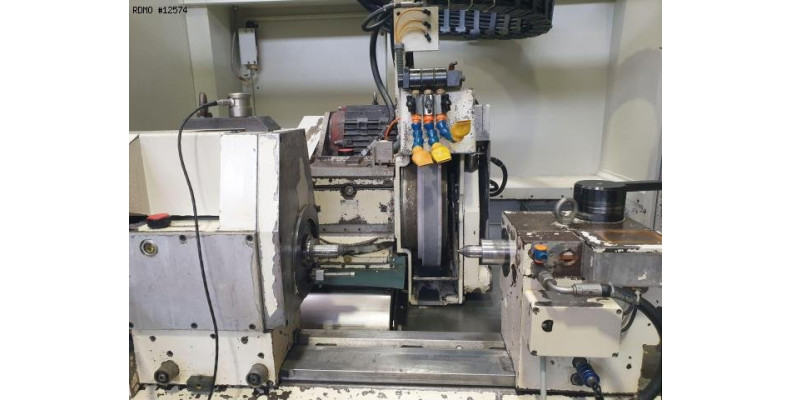

POUPEE PORTE-MEULES
- Orientation en continue : +/- 8.5 [°]
- Dimensions meule extérieure: 500 x 80 x 203 [mm]
- Puissance poupée porte- meule : 7.5 [kW]
- Vitesse de coupe : 44 [m/s]
POUPEE PORTE-PIECE
- type de cône : CM5
- Axe C : +/-0.5[°]
- Puissance : 1[kW]
- Vitesse de rotation : 30-1000 [tr/min]
CONTRE POUPEE
- Type de cône : CM3
- Course fourreau : 35 [mm]
- Diamètre fourreau : 50 [mm]
- Poids maxi de la pièce entre- pointe : 130 [kg]
ALIMENTATION ELECTRIQUE
- Tension d'alimentation : 400V 50 Hz
- Dimensions machine : 2700 x 2350 x H. 2100 [mm]
- Poids : 4 000 [kg]
HEURES MACHINE
- Nombre d'heures de travail :17775

Equipement

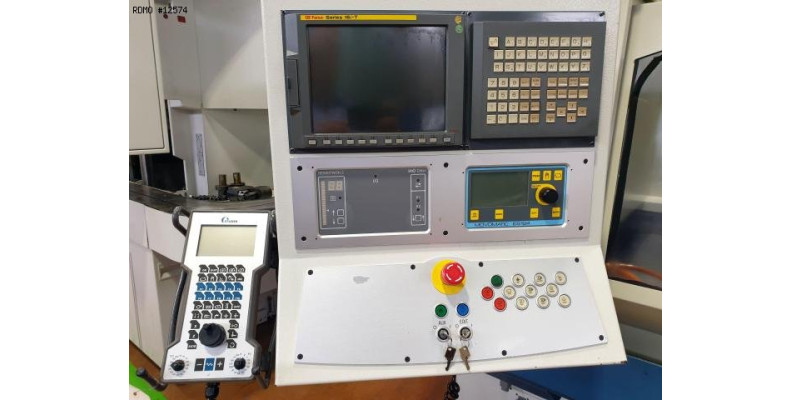

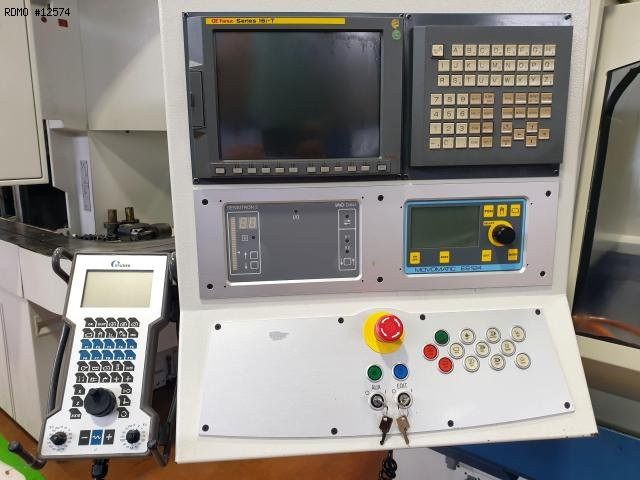

- Commande CNC FANUC 16i-TA
- Pictogramming
- Studer RELEASE C
- Télecommande avec manivelle électronique
- SENSITRON
- Equilibrage dynamique Hydrobalance HBA40000-1
- Bras de palpage de longueur automatique MOVOMATIC C25
- Bras de mesure de diamètre extérieur in-process MOVOMATIC
- Protection de meule à basculement automatique
- Dispositif de diamantage fixe sur poupée porte-pièce

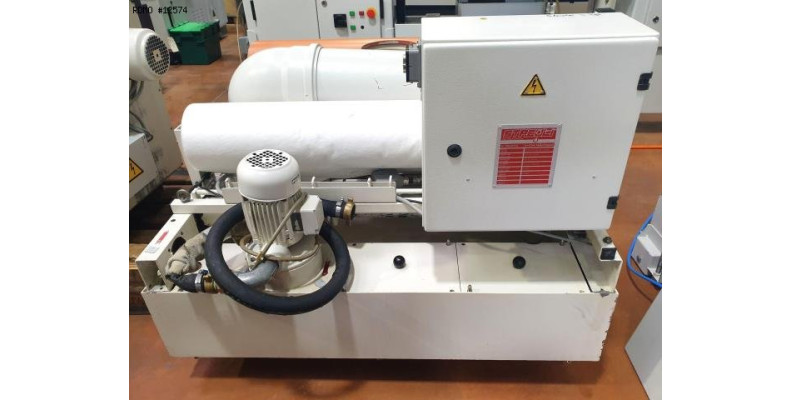

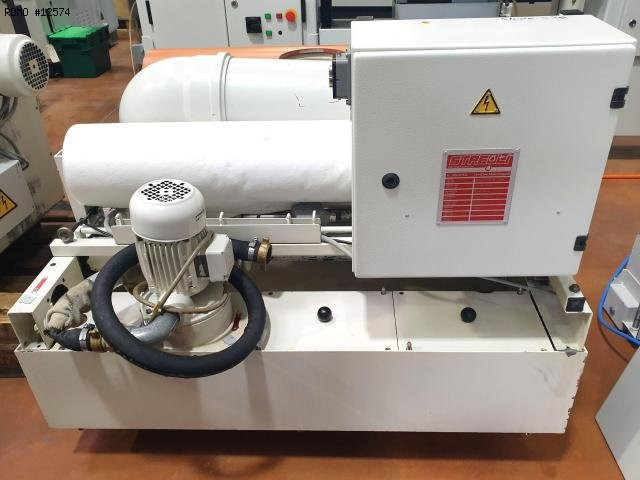

- Bac d'arrosage 375 [l]
- Filtre papier

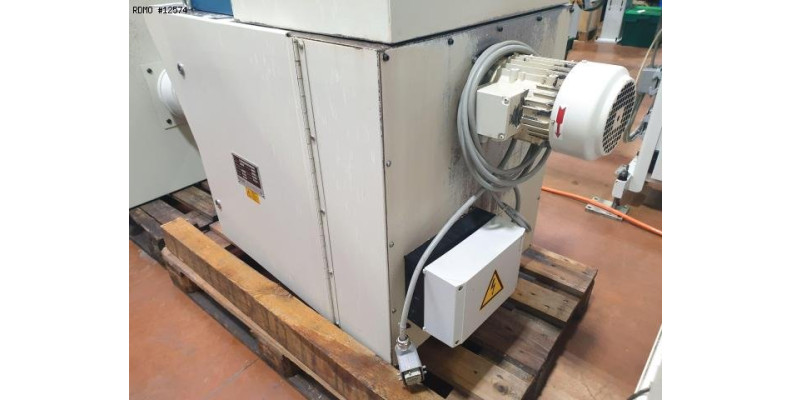

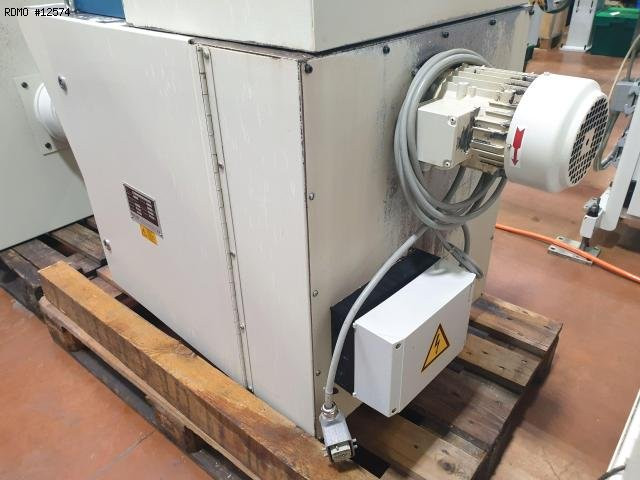

- Aspiration brouillard d'huile
- Flasques porte-meule
