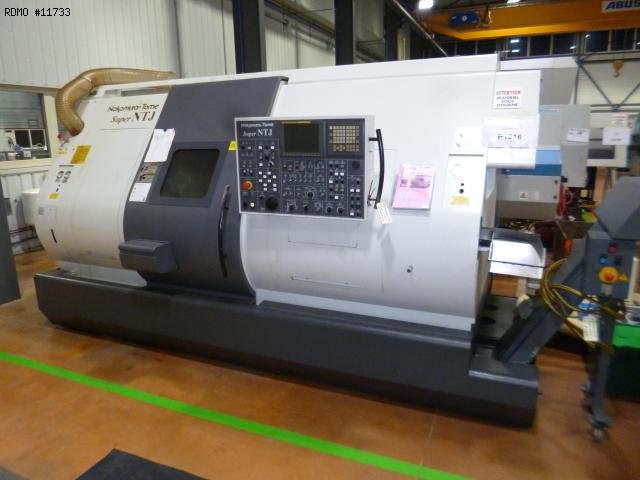

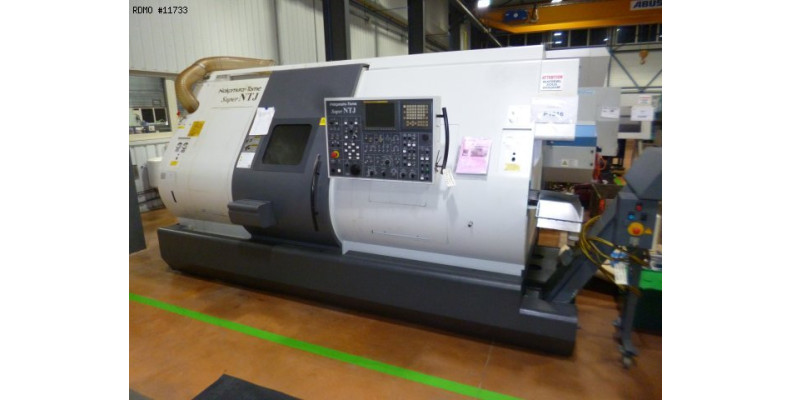

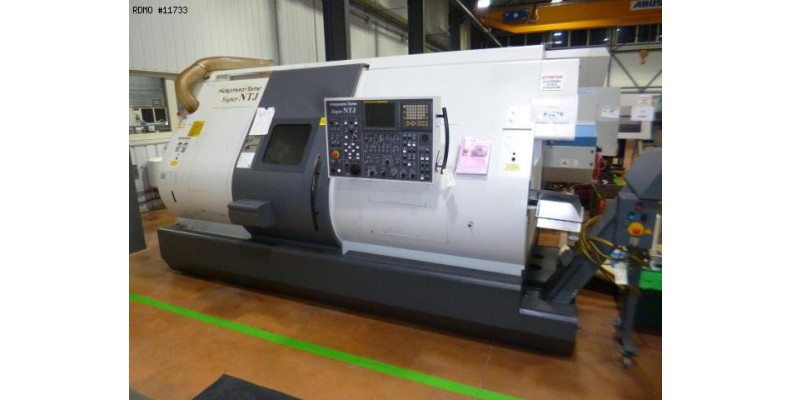

NAKAMURA SUPER NTJ 9 axes

- Nombre de broches : 2
- Nombre d'axes : 9
- Nombre de tourelles : 2
BROCHE PRINCIPALE
- Nez de broche - Tour CNC : A2-6
- Puissance de broche : 15 [kW]
- Vitesse de broche : 4500 [tr/min]
- Diamètre max en barre : 65 [mm]
- Diamètre maximum usinable : 190 [mm]
- Précision d'indexation axe C : 0.001 [°]
CONTRE-BROCHE
- Nez de broche - Tour CNC : A2-5
- Puissance de broche : 11 [kW]
- Vitesse de broche : 5000 [tr/min]
- Diamètre max en barre : 51 [mm]
- Précision d'indexation axe C : 0.001 [°]
- Course : 760 [mm]
- Distance broche / contre-broche : 210/970 [mm]

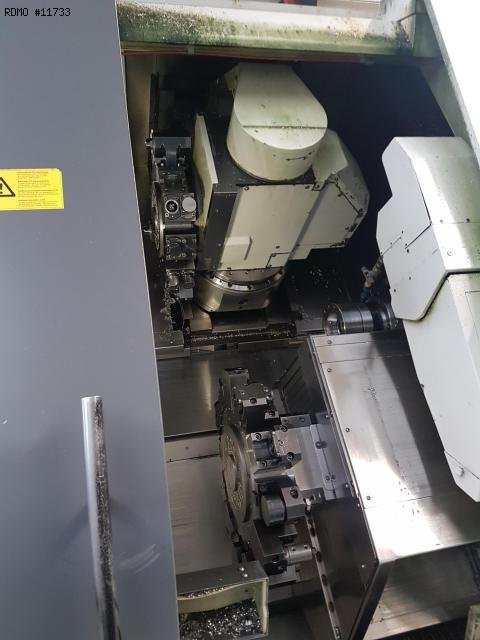

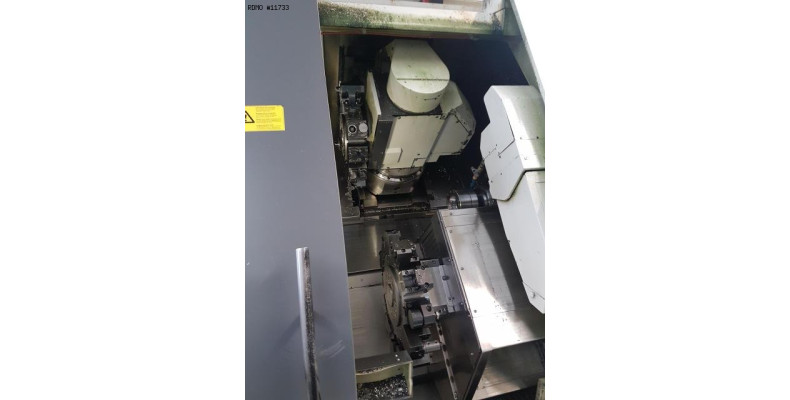

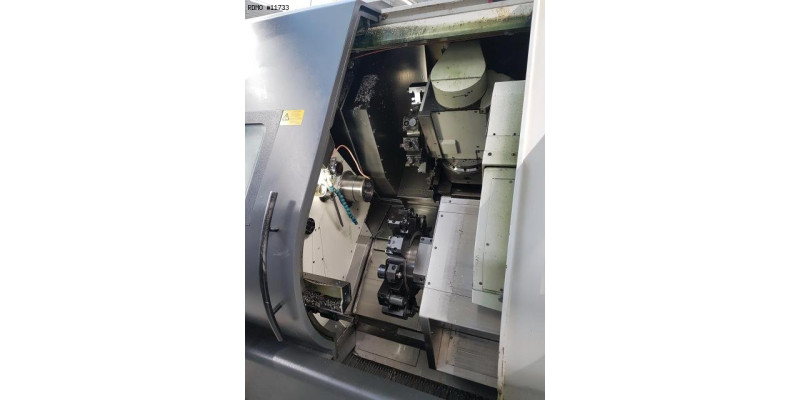

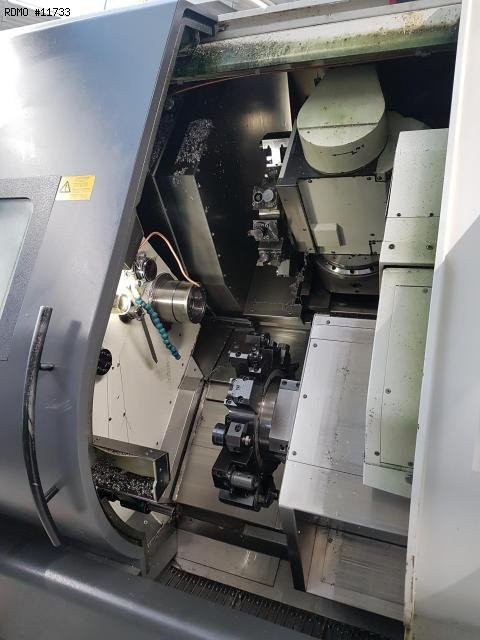

TOURELLE SUPERIEURE GAUCHE
- Nombre de positions : 24
- Nombre de positions motorisées : 12
- Course X/Z : 345/1240 [mm]
- Course Y : +/- 45 [mm]
- Vitesse outils tournants : 6000 [tr/min]
- Puissance outils tournants : 5.5 [kW]
- Course axe B : +/- 91 [°]
- Précision d'indexation : 0.001 [°]
- BROCHE DE FRAISAGE
TOURELLE INFERIEURE DROITE
- Nombre de positions : 24
- Nombre de positions motorisées : 12
- Course X/Z : 167.5/685 [mm]
- Vitesse outils tournants : 6000 [tr/min]
- Puissance outils tournants : 5.5 [kW]
ALIMENTATION ELECTRIQUE
- Tension alimentation : 400 [V]
ENCOMBREMENT
- Dimensions au sol : 5350X3350 [mm]
- Hauteur machine : 2395 [mm]
- Poids machine : 14425 [kg]
HEURES MACHINE
- Heures de travail : 29000 [h]

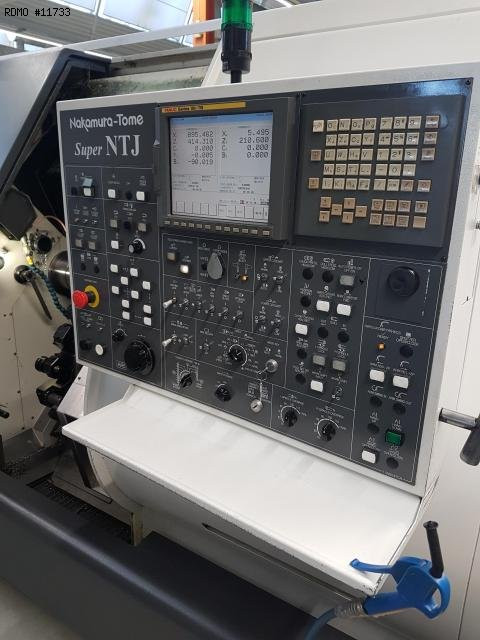

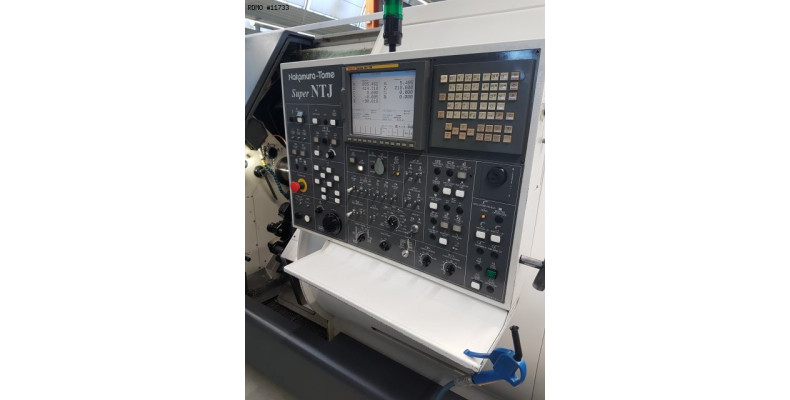

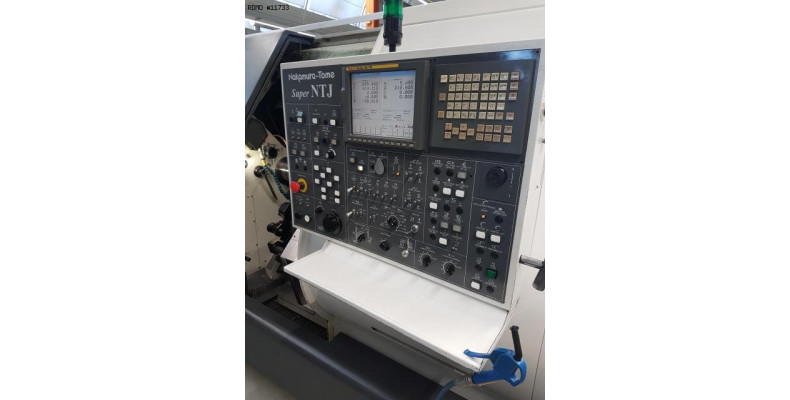

- CNC : Fanuc 18iTB
- Interface(s) : Ethernet / RS232
- Lampe d'état 3 couleurs

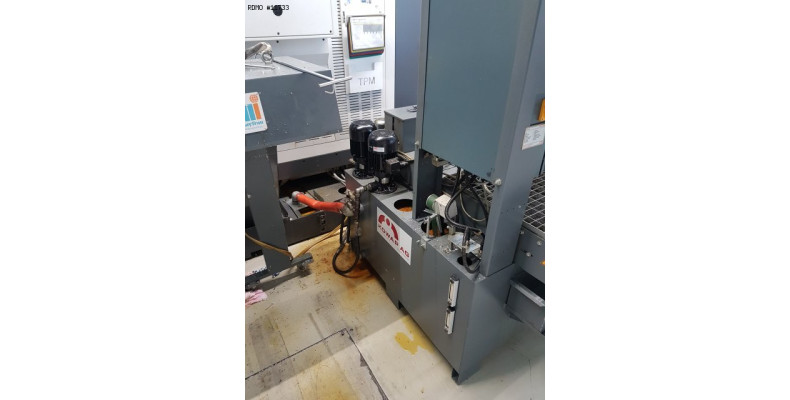

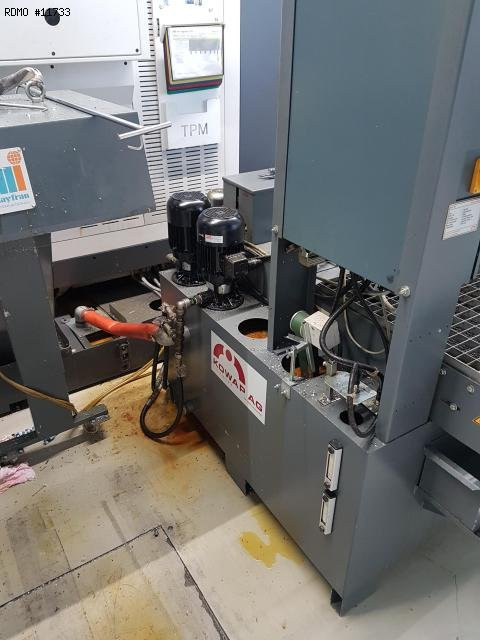

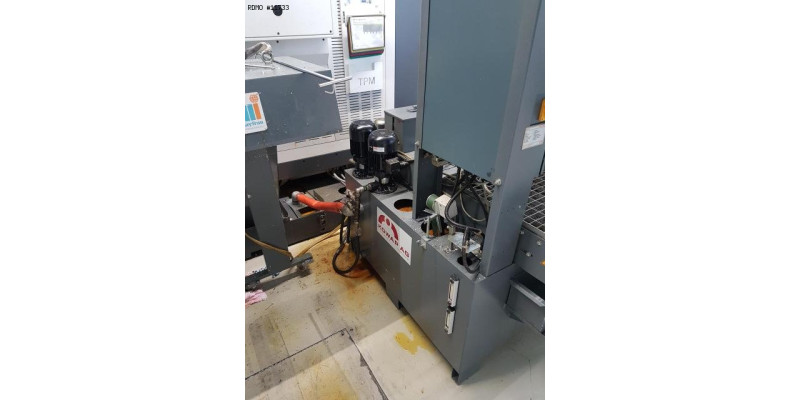

- Bac d'arrosage
* avec pompe HP : 5/12 [bar]
* avec filtration papier
* avec groupe froid liquide de coupe

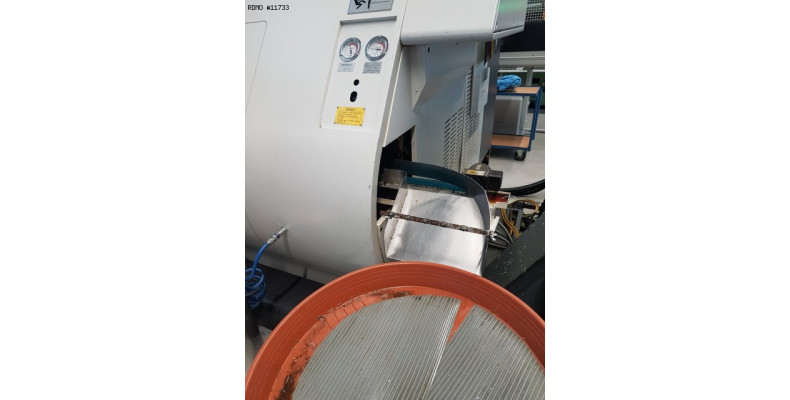

- Convoyeur à copeaux
- Palpeur outils marque/type

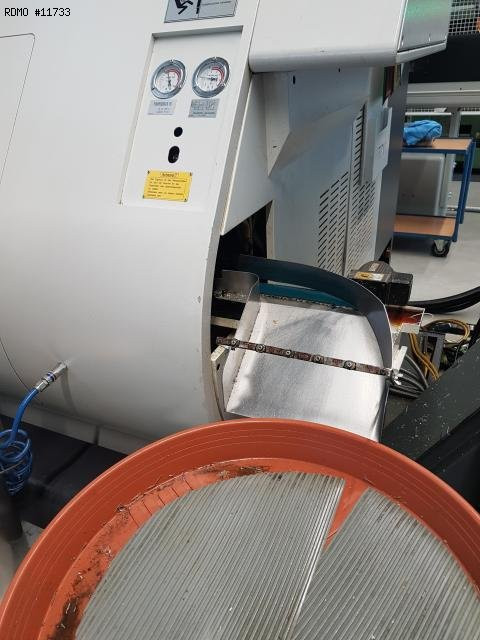

- Récupérateur de pièces
- Bande transporteuse de pièces

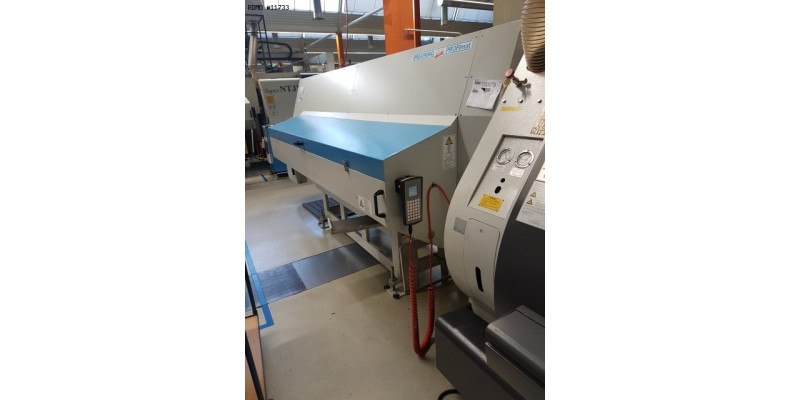

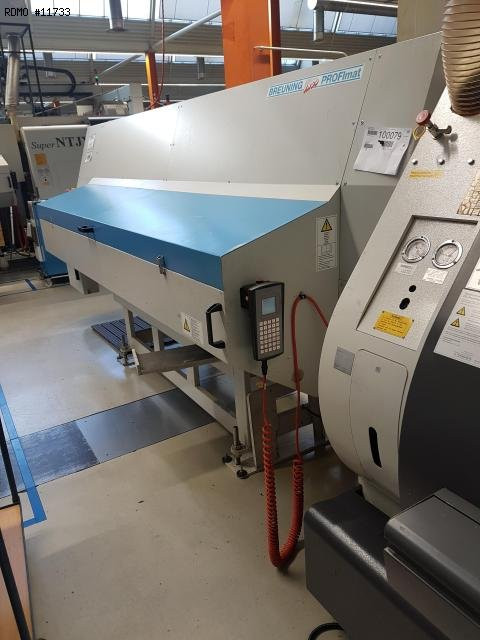

- Embarreur : IRCO PROFIMAT 65.8
- Système anti-incendie
* Sans garantie de fonctionnement
- Nombre de portes-outils tournants : 8
- Nombre de porte-outils fixes : 13
- Mandrin à pinces : 2X Hainbuch Axfix 65
