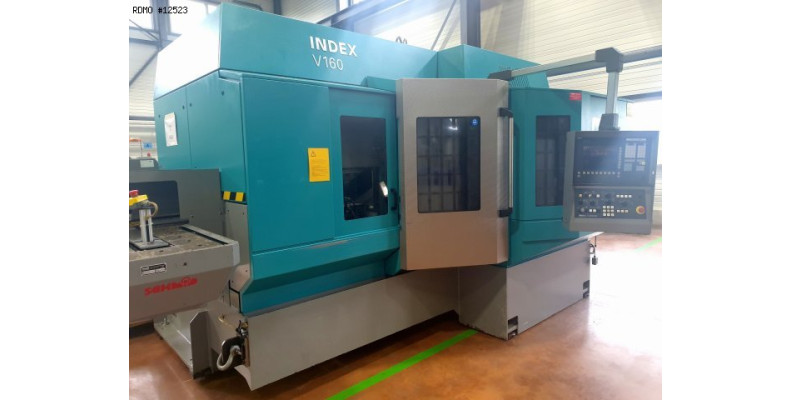

INDEX V160G 10 axes
Marque : INDEX
Modèle : V160G
Année : 2010
N° Série : 020066

Caractéristiques & Equipement

Caractéristiques
- Nombre d'axes : 10
- Nombre de broches : 2
- Nombre de tourelles : 2
- diamètre sur le banc : 350 [mm]
BROCHE
- nez de broche ISO 702/1 : 140 [mm]
- diamètre du mandrin : 160 [mm]
- diamètre maxi en barre : 65 [mm]
- vitesses : 0 à 5.000 [tr/min]
- puissance : 20 / 27 [kW]
- précision d'indexation axe C1 : 0,001 [°]
- courses (X1/Z1) : 1190 / 260 [mm]

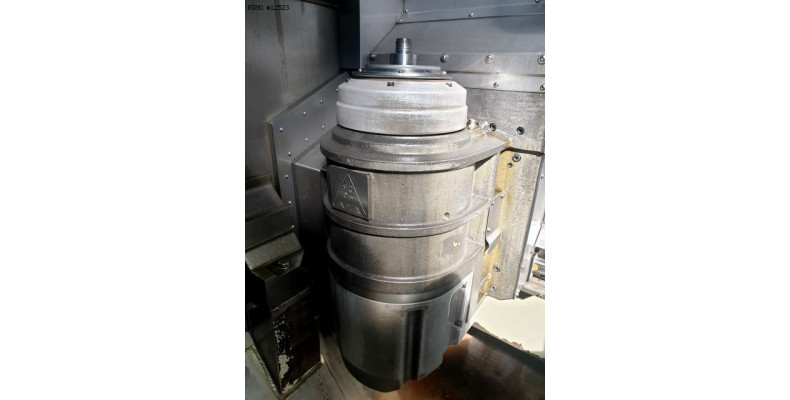

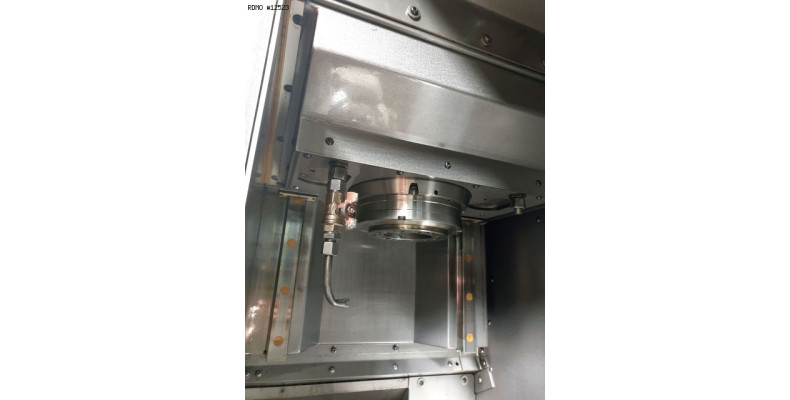

CONTREBROCHE
- nez de broche ISO 702/1 : 140 [mm]
- diamètre du mandrin : 160 [mm]
- diamètre maxi en barre : 65 [mm]
- vitesses : 0 à 5.000 [tr/min]
- puissance : 20 / 27 [kW]
- précision d'indexation axe C3 : 0,001 [°]
- course (X3) : 607 [mm]

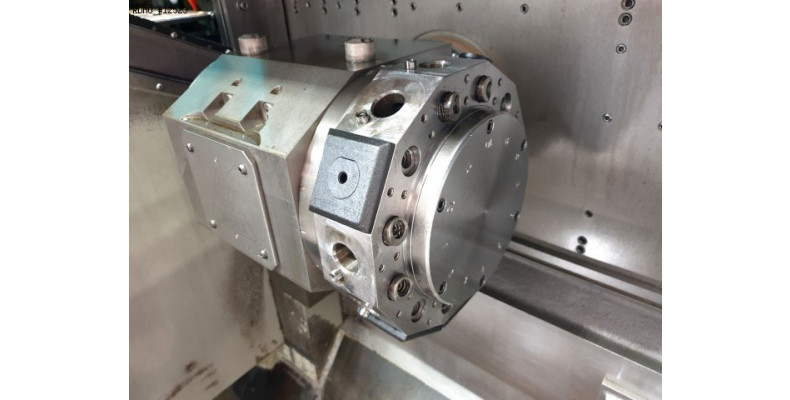

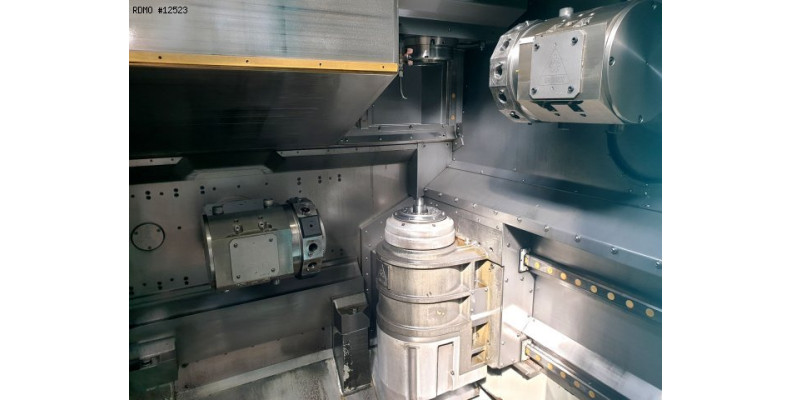

TOURELLE INFERIEURE
- nombre de positions : 12
- porte-outils : VDI 25
- nombre de positions tournantes : 12
- vitesses des outils tournants : 6.000 [tr/min]
- puissance des outils tournants : 8,5 [kW]
- course (Y1) : +/- 60 [mm]
- course (B1) : 360 [°]
- précision d'indexation axe B1 : 0,001 [°]

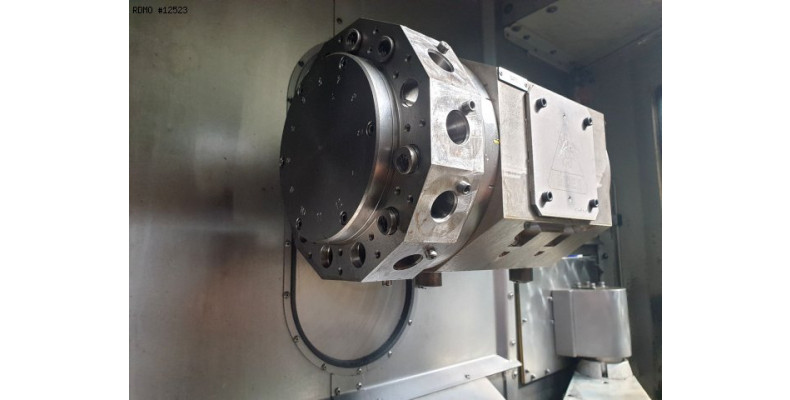

TOURELLE SUPERIEURE
- nombre de positions : 12
- porte-outils : VDI 25
- nombre de positions tournantes : 12
- vitesses des outils tournants : 6.000 [tr/min]
- puissance des outils tournants : 8,5 [kW]
- courses (Y3/Z3) : +/- 60 / 260 [mm]
- course (B3) : 360 [°]
- précision d'indexation axe B3 : 0,001 [°]
ALIMENTATION ELECTRIQUE
- tension : 400 [V]
- puissance installée : 57 [kVA]
DIMENSIONS
- encombrement : 5.205 x 2.770[mm]
- hauteur : 2.750 [mm]
- poids : 11.000 [kg]
HEURES
- sous tension : 42.888 [h]
- en production : 39.480 [h]
Equipement

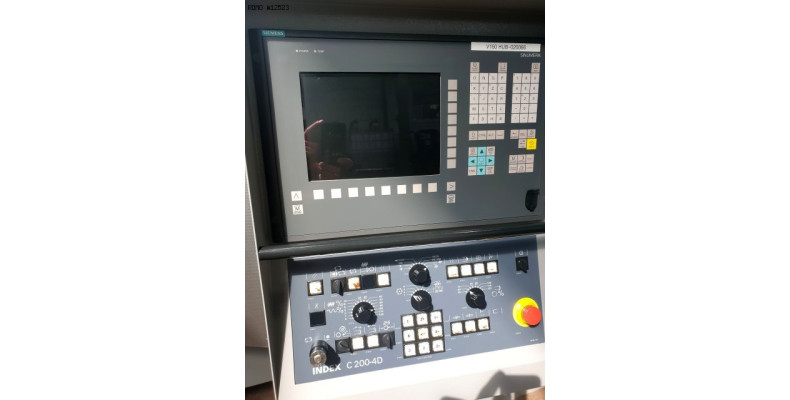

- CNC INDEX C200-4D (SIEMENS 840D Powerline)
- Interface : USB
- Règles de mesure directe
- Lampe d'état 3 couleurs
- Convoyeur à copeaux : KNOLL

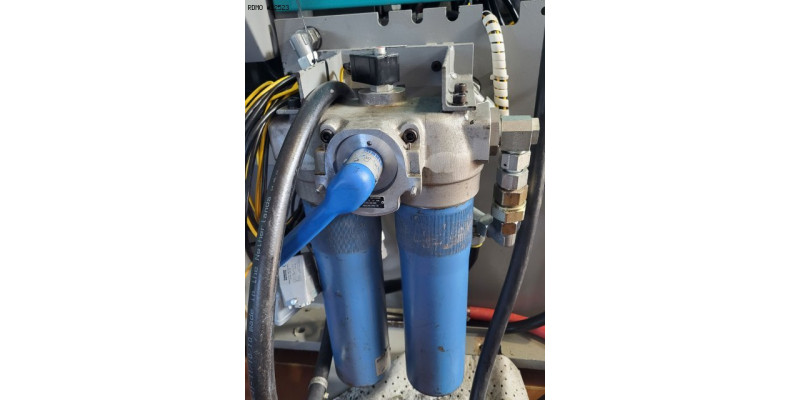

- Bac de lubrification avec pompe : 8 [bars]
- Déshuileur

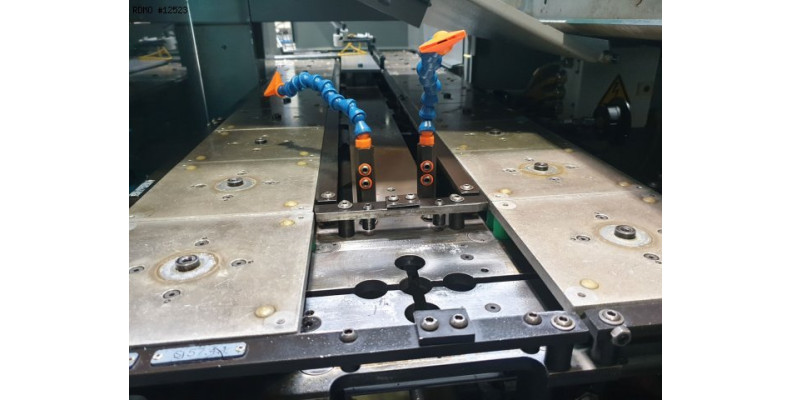

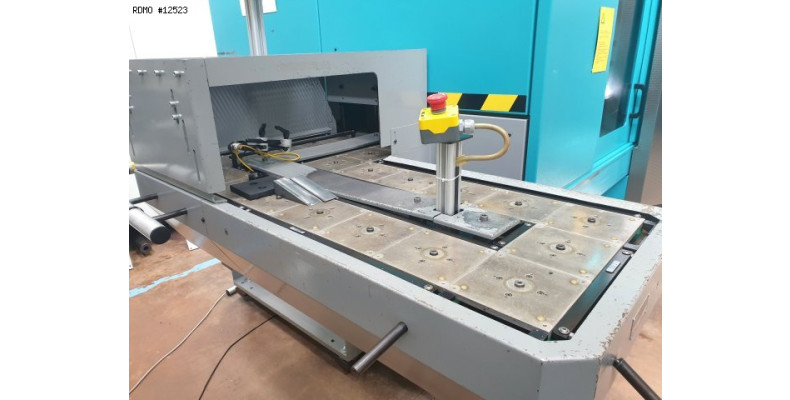

- Stockeur pour 35 palettes 160 x 160 mm : SCHMID PUS 160/35

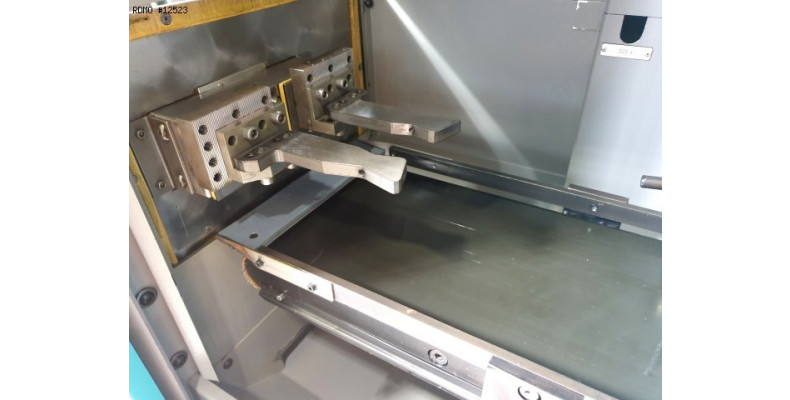

- Récupérateur de pièce avec bande transporteuse

Description

2 broches, 2 tourelles, 2 axes Y, 2 axes B, alimentation et évacuation des pièces automatiques
