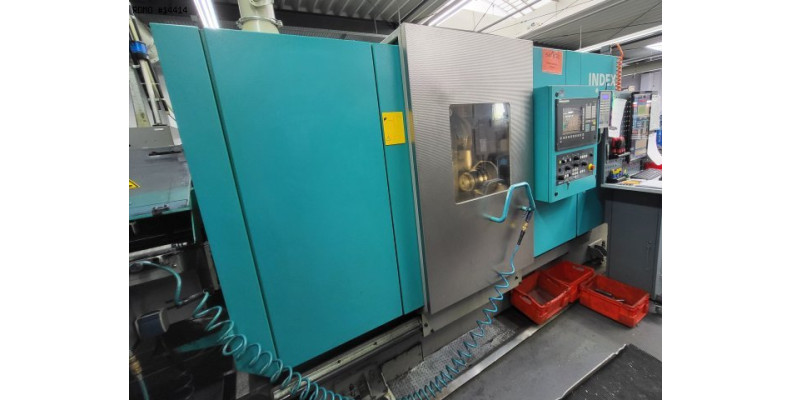

Marque : INDEX
Modèle : C200
Année : 2010
N° Série : 720442
Marque : INDEX
Modèle : C200
Année : 2010
N° Série : 720442

Caractéristiques & Equipement

Caractéristiques
- Nombre de broches : 2
- Nombre d'axes : 10
- Nombre de tourelles : 3

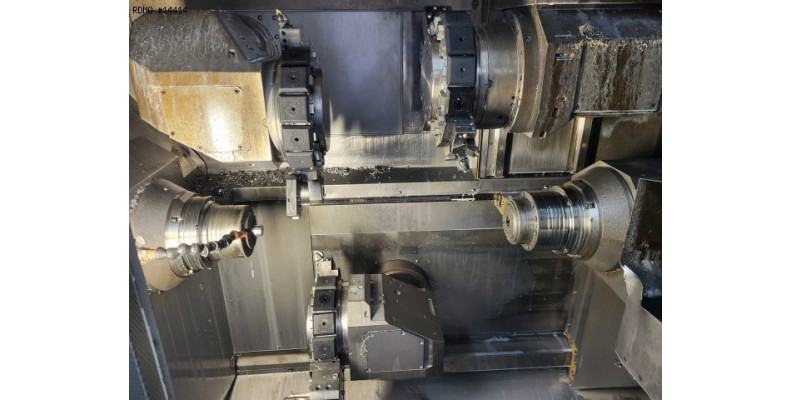

BROCHE PRINCIPALE
- Nez de broche - Tour CNC : AD140
- Puissance de broche : 25 / 33 [kW]
- Vitesse de broche : 5.000 [tr/min]
- Diamètre max en barre : 65 [mm]
- Diamètre max en mandrin : 160 [mm]
- Précision d'indexation axe C : 0,001 [°]
CONTRE-BROCHE
- Nez de broche - Tour CNC : AD140
- Puissance de broche : 25 / 33 [kW]
- Vitesse de broche : 5.000 [tr/min]
- Diamètre max en barre : 65 [mm]
- Diamètre maximum usinable : 160 [mm]
- Précision d'indexation axe C : 0,001 [°]
- Course : 700 [mm]
- Vitesse avance rapide : 50 [m/min]
- Distance broche / contre-broche : 710 [mm]

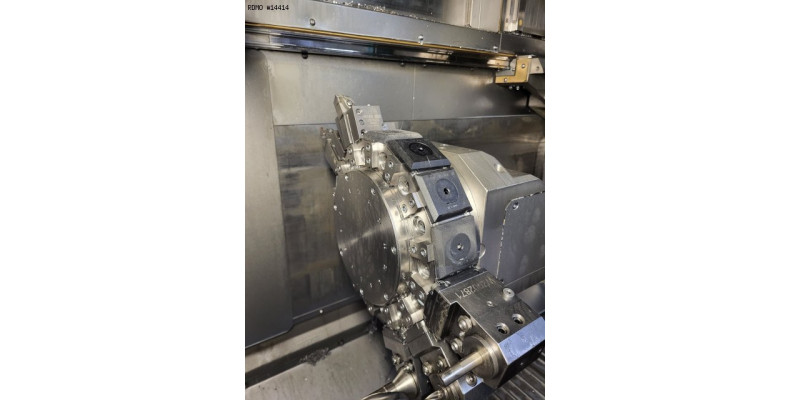

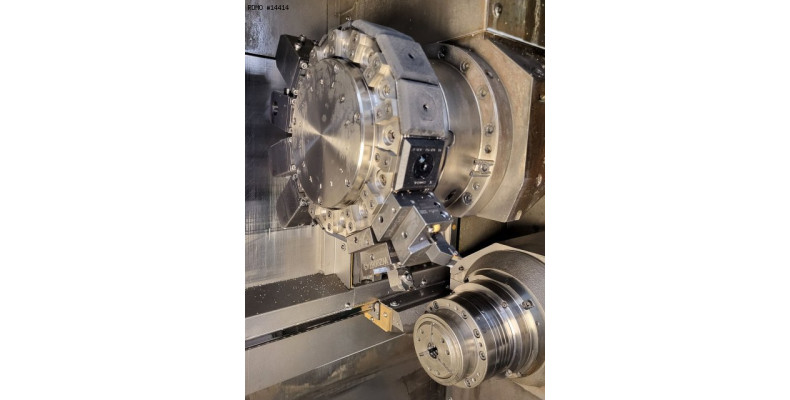

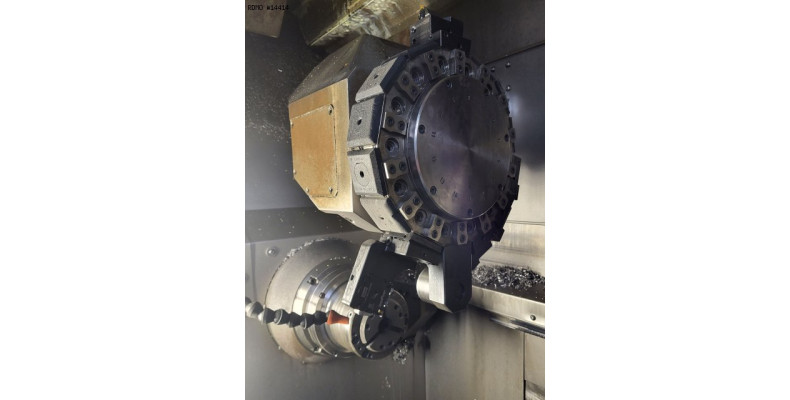

TOURELLE SUPERIEURE GAUCHE
- Nombre de positions : 14
- Nombre de positions motorisées : 14
- Course X/Z : 110 / 320 [mm]
- Course Y : 100 [mm]
- Type d'outil - tour CNC : VDI 25
- Vitesse outils tournants : 8.000 [tr/min]
- Puissance outils tournants : 6,5 [kW]
TOURELLE SUPERIEURE DROITE
- Nombre de positions : 14
- Nombre de positions motorisées : 14
- Course X : 180 [mm]
- Type d'outil - tour CNC : VDI 25
- Vitesse outils tournants : 8.000 [tr/min]
- Puissance outils tournants : 6,5 [kW]
TOURELLE INFERIEURE GAUCHE
- Nombre de positions : 14
- Nombre de positions motorisées : 14
- Course X/Z : 110 / 550 [mm]
- Course Y : 100 [mm]
- Type d'outil - tour CNC : VDI 25
- Vitesse outils tournants : 8.000 [tr/min]
- Puissance outils tournants : 6,5 [kW]

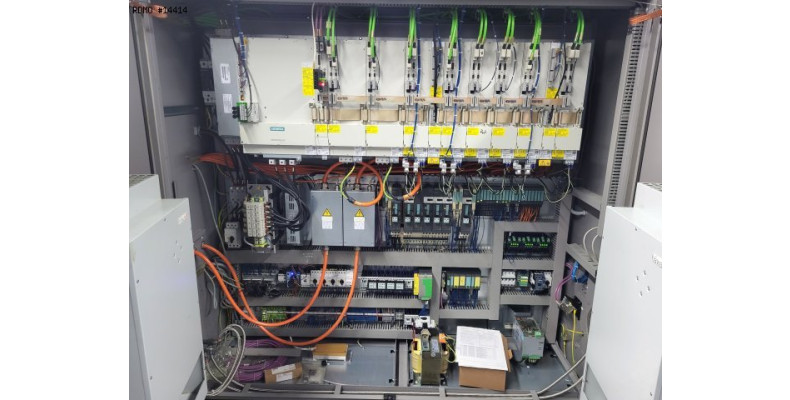

ALIMENTATION ELECTRIQUE
- Tension alimentation : 400 [V]
- Puissance installée : 64 [kVA]

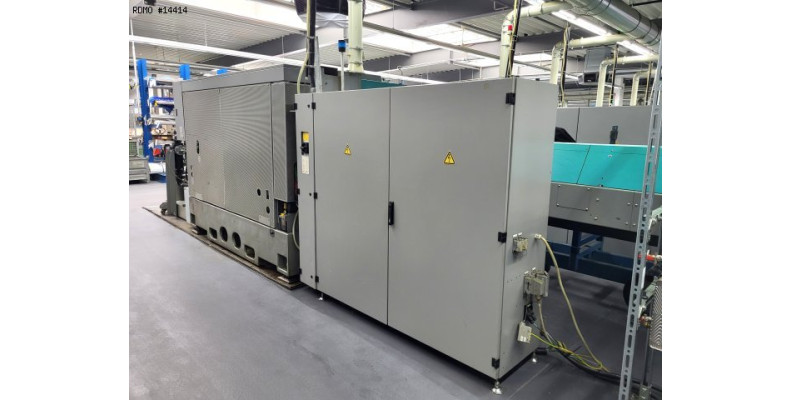

ENCOMBREMENT
- Dimensions au sol : 6.618 x 1.794 [mm]
- Hauteur machine : 2.139 [mm]
- Poids machine : 9.000 [kg]
HEURES MACHINE
- Heures de broche : 36.721 [h]
Equipement

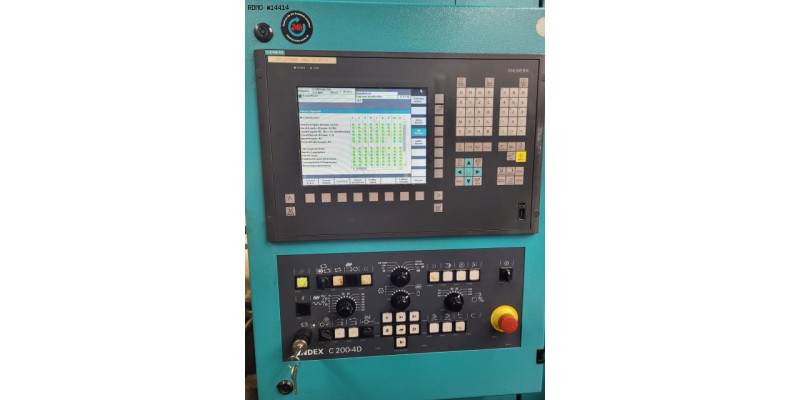

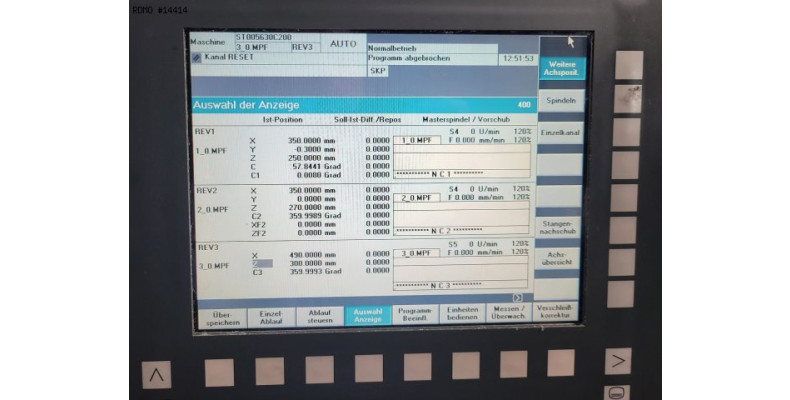

- CNC : C200-4D (SIEMENS 840D)
- Interface(s) : Ethernet / USB
- Lampe d'état 3 couleurs
- Options : Transmit / Tracyl
- Contrôle bris d'outil

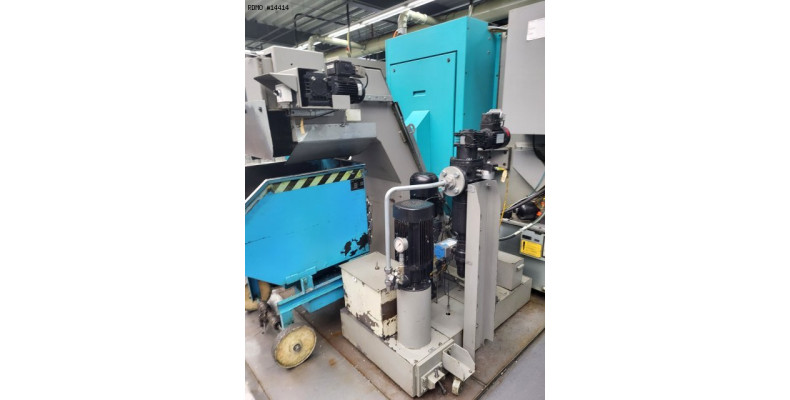

- Bac d'arrosage : 350 [l]
* avec pompe HP : 80 [bar]

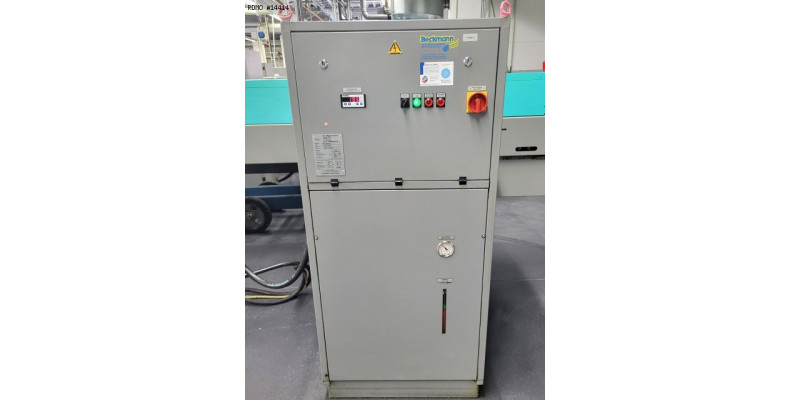

- Refroidissement de broche
- Arrosage centre broche : et tourelles
- Convoyeur à copeaux

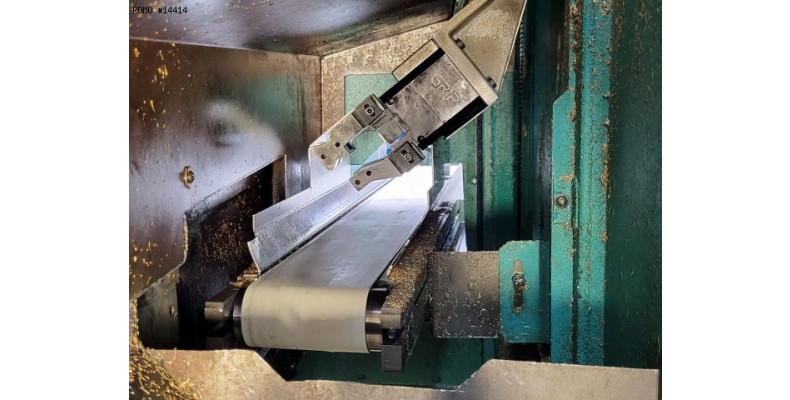

- Récupérateur de pièces
- Bande transporteuse de pièces

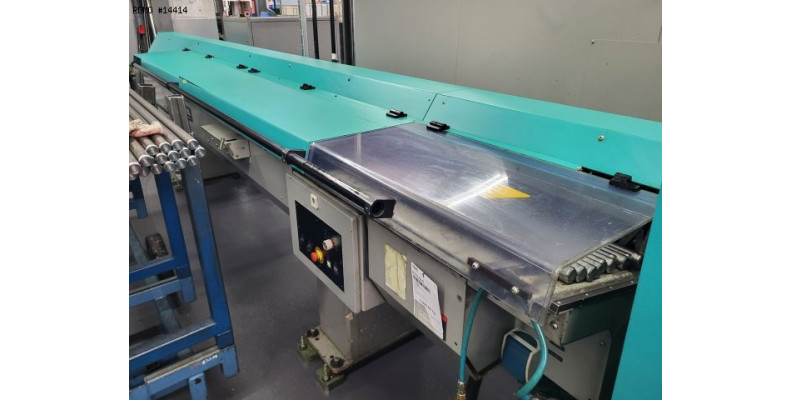

- Embarreur : INDEX MBL capacité 3.000 [mm]
- Mandrin à pinces : 2 HAINBUCH Spanntop Kombi Axfix Ø65
