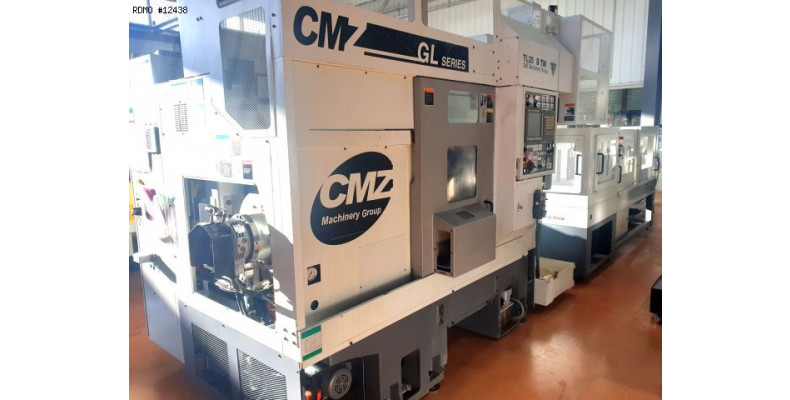

CMZ TL25 BTM 4 axes

12438
Marque : CMZ
Modèle : TL25 BTM
Année :
N° Série : 1017
12438
CMZ TL25 BTM 4 axes
Marque : CMZ
Modèle : TL25 BTM
Année :
N° Série : 1017

Caractéristiques & Equipement

Caractéristiques
- Nombre d'axes : 4
BROCHE PRINCIPALE
- Nez de broche : A2-8
- Puissance de broche : 25 / 18 [kW]
- Vitesses de broche : 50 - 3.500 [tr/min]
- Diamètre maximum en barre : 77 [mm]
- Diamètre maximum usinable : 400 [mm]
- Précision d'indexation axe C : 0,001 [°]

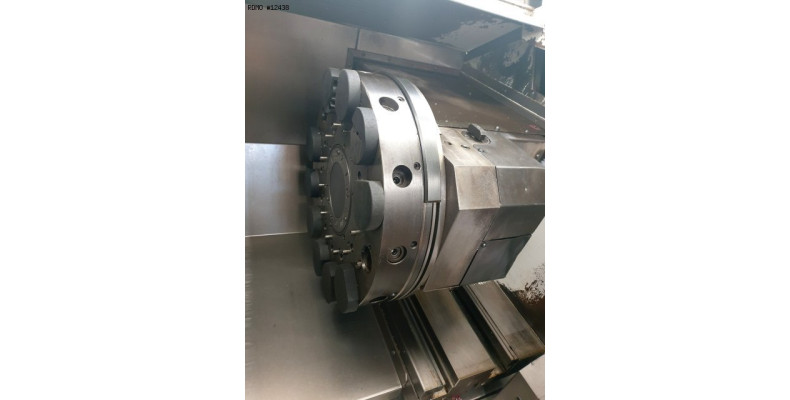

TOURELLE
- Nombre de positions : 12
- Nombre de positions motorisées : 12
- Course X/Z : 240 / 640 [mm]
- Type d'outil : VDI 40
- Vitesse outils tournants : 4.000 [tr/min]
- Puissance outils tournants : 5 [kW]

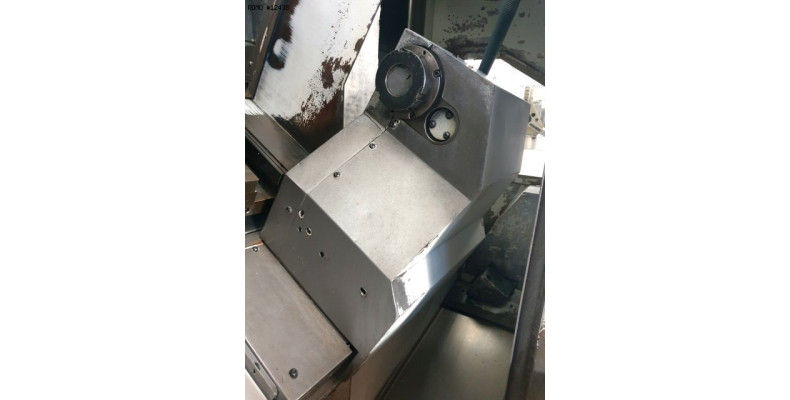

CONTRE POINTE
- Type de contre-pointe : Numérique
- Course de contre-pointe : 520 [mm]
- Distance entre pointes : 676 [mm]
ALIMENTATION ELECTRIQUE
- Tension alimentation : 380 [V]
- Puissance installée : 50 [kW]
HEURES MACHINE
- Heures de travail : 11.572 [h]
Equipement

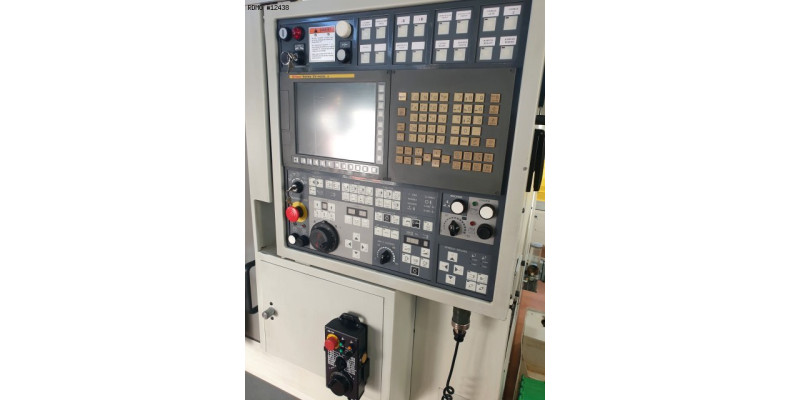

- CNC : 31i-TA
- Interface : PCMCIA / RJ45 / RS232
- Lampe d'état 3 couleurs
- Bac d'arrosage : 240 [l]
* avec pompe haute pression
- huile hydraulique réfrigérée
- Convoyeur à copeaux
- Récupérateur de pièces
- Prédisposition embarreur

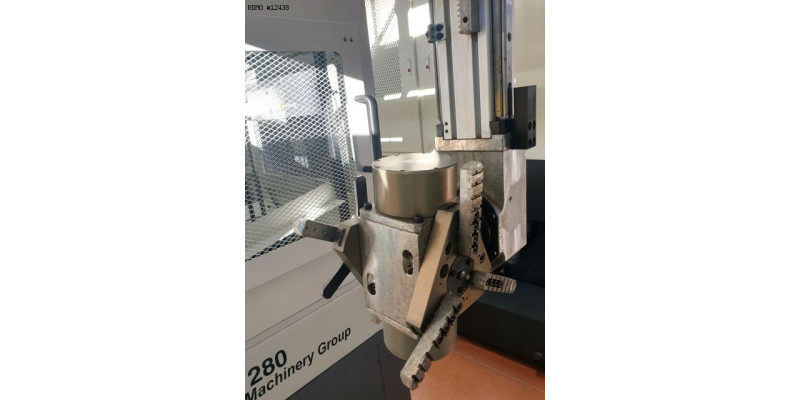

- Robot de Chargement/dechargement : CMZ GL20 (2008)
* Manivelle électronique déportée
* dimensions maxi pièces : Ø 270 / L 153,5 [mm]
* poids maxi pièces : 2 x 10 [kg]

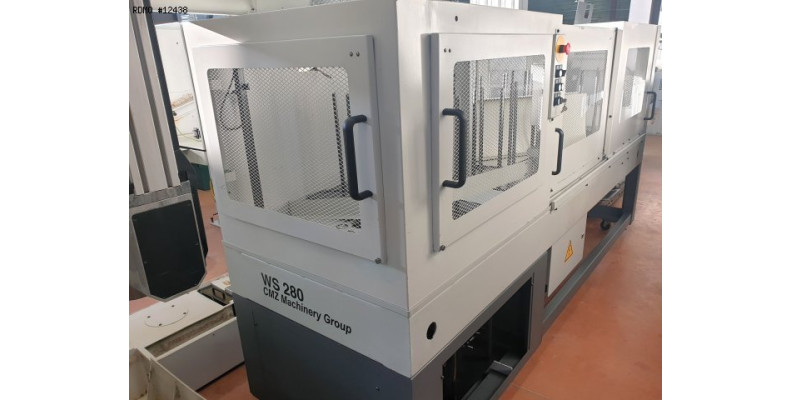

- Stockeur de pièces : CMZ WS280 (2008)
* Nombre de palettes : 14
* dimensions maxi pièces cylindriques : Ø 175 / L 286 [mm]
* dimensions maxi pièces non-cylindriques : section 286 x 175 [mm]

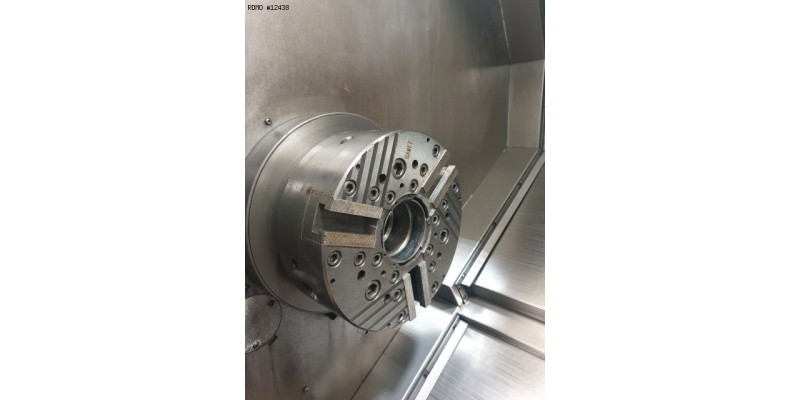

- Mandrin 3 mors : GAMET 260 DE

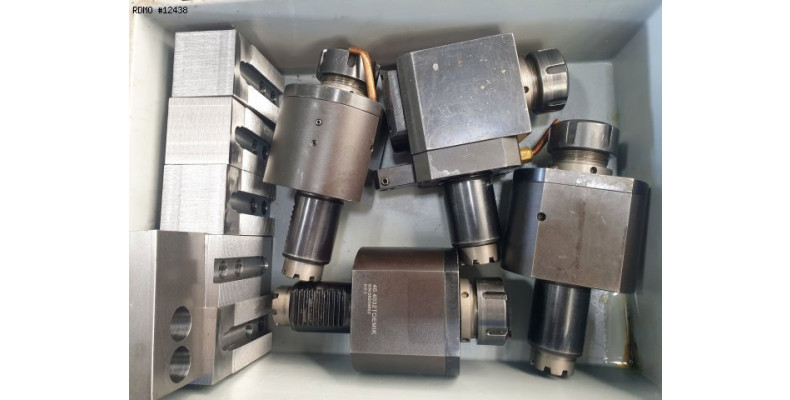

- Nombre de portes-outils tournants : 4
