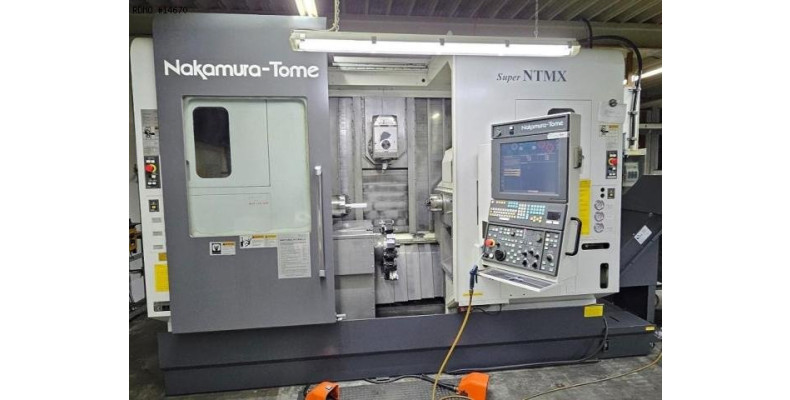

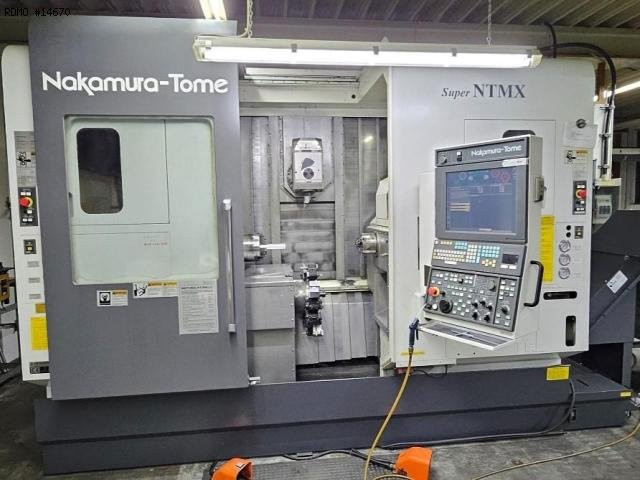

NAKAMURA NTMX 9 axes

Tournage Centre de tournage/fraisage

14670

Caractéristiques techniques à télécharger

Marque : NAKAMURA

Modèle : NTMX

Année : 2016

N° Série : V251506

14670

NAKAMURA NTMX 9 axes

Tournage Centre de tournage/fraisage

Caractéristiques techniques à télécharger

Marque : NAKAMURA

Modèle : NTMX

Année : 2016

N° Série : V251506

Demander un prix

Caractéristiques

- Nombre d'axes : 9
- Nombre de broches : 2
BROCHE PRINCIPALE
- Nez de broche : A2-5
- Puissance de broche : 11 [kW]
- Vitesse de broche : 4500 [tr/min]
- Diamètre max en barre : 65 [mm]
- Diamètre maximum usinable : 200 [mm]
- Précision d'indexation axe C : 0,001 [°]
CONTRE-BROCHE
- Nez de broche : A2-5
- Puissance de broche : 11 [kW]
- Vitesse de broche : 5000 [tr/min]
- Diamètre max en barre : 51 [mm]
- Diamètre maximum usinable : 200 [mm]
- Précision d'indexation axe C : 0,001 [°]
- Course : 780 [mm]
- Distance broche / contre-broche : 980 [mm]
BROCHE DE TOURNAGE FRAISAGE
- Course X/Z : 570/1297 [mm]
- Course Y : +/- 100 [mm]
- Course axe B : 190 (+/-95) [°]
- Type d'outil : Capto C4
- Vitesse de broche : 12000 [tr/min]
- Puissance de broche : 7,5 [kW]
CHANGEUR D'OUTILS
- Type de changeur d'outils : Bras chargeur
- Capacité de magasin : 48 (2x24)
TOURELLE INFÉRIEURE
- Nombre de positions : 24
- Nombre de positions motorisées : 24
- Course X/Z : 130,5/658 [mm]
- Vitesse outils tournants : 6000 [tr/min]
- Puissance outils tournants : 7,1 [kW]
ALIMENTATION ELECTRIQUE
- Tension alimentation : 380 [V]
ENCOMBREMENT
- Dimensions au sol : 2700x3460 [mm]
- Hauteur machine : 2857 [mm]
- Poids machine : 14500 [kg]
HEURES MACHINE
- Heures de travail : 11000 [h]

Equipement

- CNC : Fanuc 31iA-5

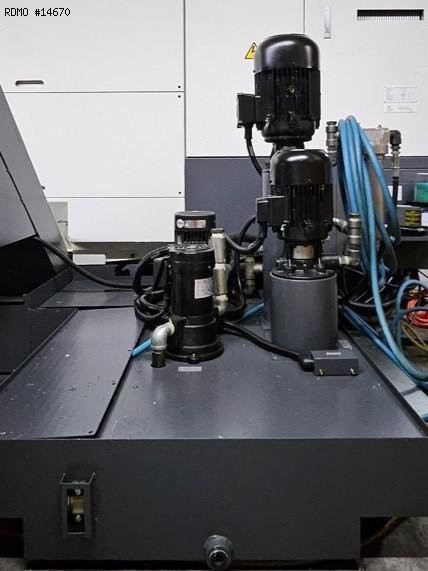

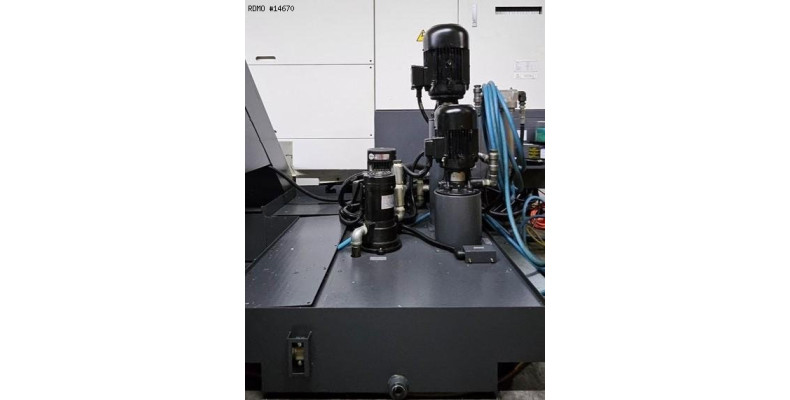

- Bac d'arrosage
* avec pompe HP : 25 [bar]
* Arrosage centre broche
- Convoyeur à copeaux : Droite
- Refroidissement de broche
- Prédisposition embarreur
- Transformateur électrique
- Mandrin 3 mors : SCHUNK 215 / SCHUNK 165

Caractéristiques techniques à télécharger
