12676
Marque : INDEX
Modèle : G250
Année : 2005
N° Série : 540034
12676
Marque : INDEX
Modèle : G250
Année : 2005
N° Série : 540034

Caractéristiques & Equipement

Caractéristiques
- Nombre d'axes : 9
- Nombre de broches : 2
BROCHE PRINCIPALE
- Nez de broche : ISO 7027/1
- Puissance de broche : 31 / 42,5 [kW]
- Vitesses de broche : 3.500 [tr/min]
- Diamètre maximum en barre : 90 [mm]
- Diamètre maximum sur le banc : 560 [mm]
- Diamètre maximum en mandrin : 250 [mm]
- Précision d'indexation axe C : 0,001 [°]
CONTRE-BROCHE
- Nez de broche : ISO 702/1-6
- Puissance de broche : 31 / 42,5 [kW]
- Vitesses de broche : 3.500 [tr/min]
- Diamètre maximum en barre : 90 [mm]
- Précision d'indexation axe C : 0,001 [°]
- Course : 1.430 [mm]
BROCHE DE TOURNAGE FRAISAGE
- Course X/Z : 300 x 1.400 [mm]
- Course Y : 285 [mm]
- Course axe B : 360 [°]
- Type d'outil : HSK63
- Vitesses de broche : 12.000 [tr/min]
- Puissance de broche : 27,5 [kW]
CHANGEUR D'OUTILS
- Type de changeur d'outils : Bras chargeur
- Capacité du magasin d'outils : 2 x 40
TOURELLE INFÉRIEURE
- Nombre de positions : 12
- Nombre de positions motorisées : 12
- Course X/Z : 140 x 1400 [mm]
- Type d'outil : VDI 40
- Vitesse outils tournants : 6.000 [tr/min]
- Puissance outils tournants : 9,4 [kW]
ALIMENTATION ELECTRIQUE
- Tension alimentation : 400 [V]
- Puissance installée : 73 [kW]
ENCOMBREMENT
- Dimensions au sol : 5.460 x 2.560 [mm]
- Hauteur machine : 2.400 [mm]
- Poids machine : 13.500 [kg]
HEURES MACHINE
- Heures sous tension : 31247 [h]
- Heures de broche principale : 13.213 [h]
Equipement
- CNC : C200-4D (SIEMENS 840D Powerline)
- Règles de mesure directe : X1, Y1, X2

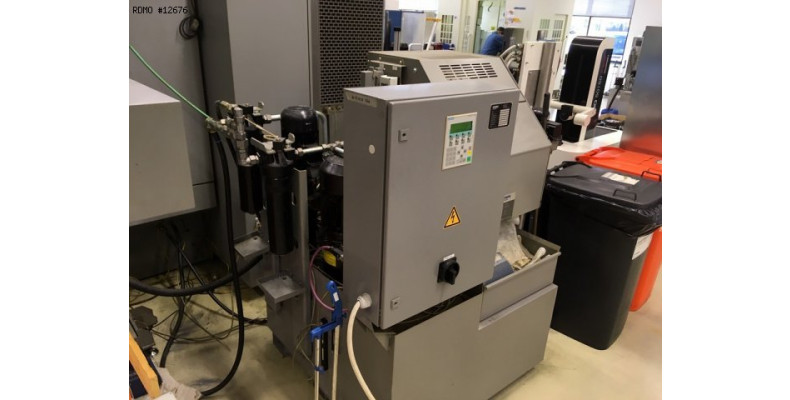

- Bac d'arrosage : KNOLL
* avec pompe haute pression : 80 [bars]
* Arrosage centre broche de fraisage
* Arrosage à travers contre-broche
* Arrosage centre outil sur tourelle inférieure
* avec filtration papier
- Fonction contre pointe dans la contre broche : avec pression réglable 700 - 5.500 N

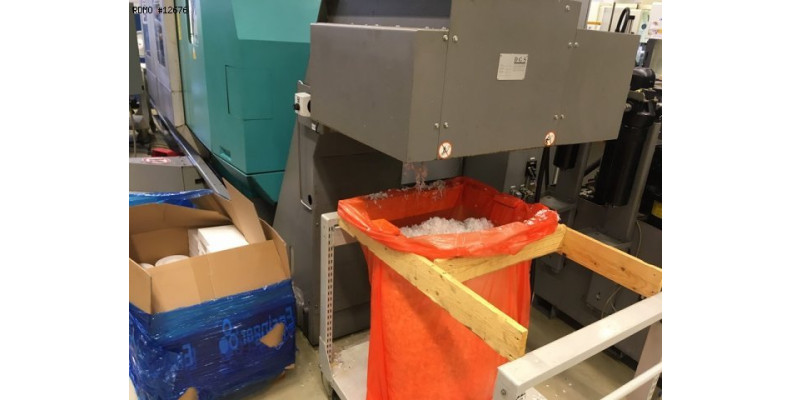

- Convoyeur à copeaux
- Aspirateur brouillard d'huile
- Refroidissement de broche : et contre-broche
- Portes automatiques
- Mandrin 3 mors : 2x SCHUNK Rota-NCO 250-86
- Nombre de porte-outils fixes : x36 VDI 40
- Nombre de portes-outils tournants : x5 VDI 40

Pour pouvoir visionner cette vidéo, vous devez d'abord autoriser l'utilisation des cookies de Youtube.

Configurer
La machine a été ajoutée au devis

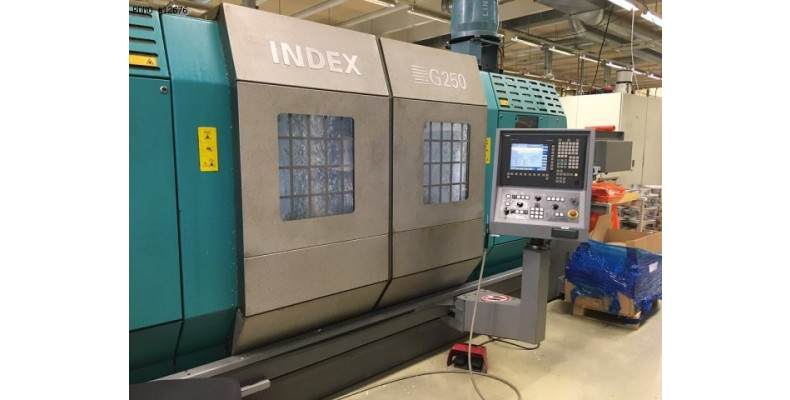

INDEX G250 9 axes
