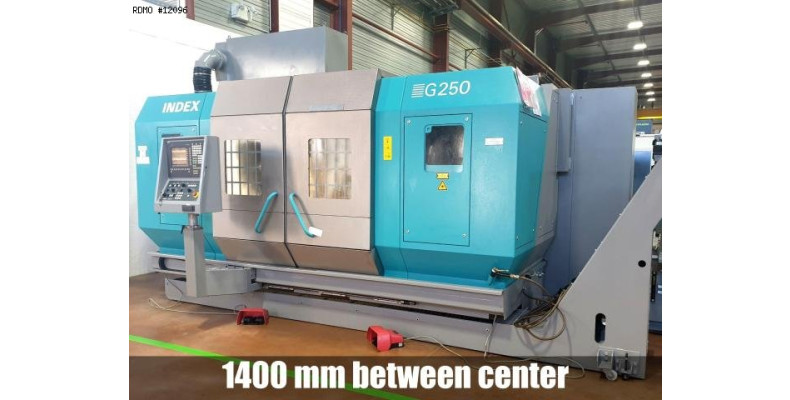

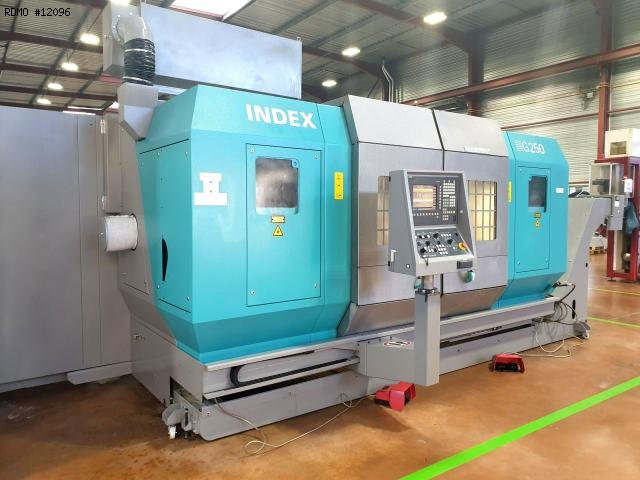

INDEX G250 7 axes

Tournage Centre de tournage/fraisage

12096

Caractéristiques techniques à télécharger

Marque : INDEX

Modèle : G250

Année : 2007

N° Série : 540076

12096

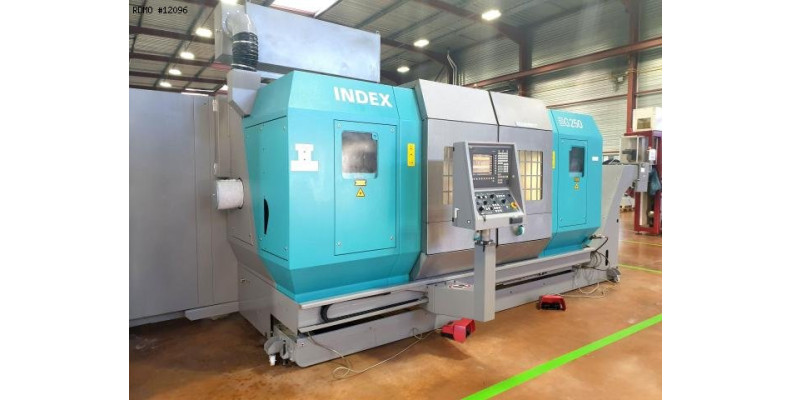

INDEX G250 7 axes

Tournage Centre de tournage/fraisage

Caractéristiques techniques à télécharger

Marque : INDEX

Modèle : G250

Année : 2007

N° Série : 540076

Demander un prix

Caractéristiques

- Nombre d'axes : 8
- Nombre de broches : 1
BROCHE PRINCIPALE
- Nez de broche : ISO 702/1-8
- Puissance de broche : 60 [kW]
- Vitesse de broche : 3.500 [tr/min]
- Diamètre max en barre : 102 [mm]
- Diamètre max sur le banc : 560 [mm]
- Diamètre max en mandrin : 315 [mm]
- Précision d'indexation axe C : 0,001 [°]

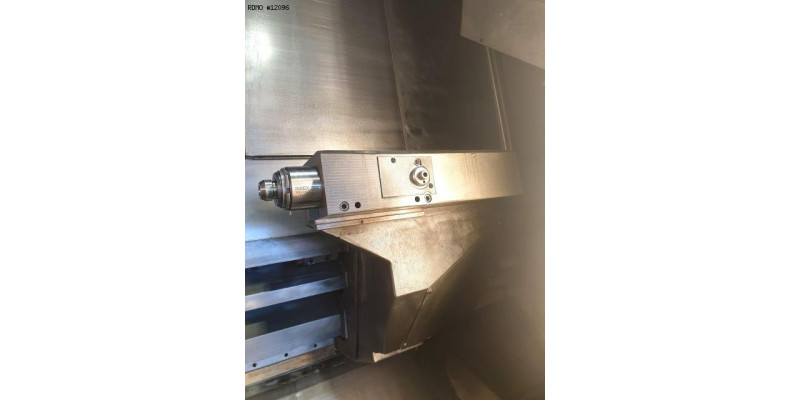

CONTRE POINTE
- Type de contre-pointe : Numérique
- Type de cône : ISO 30

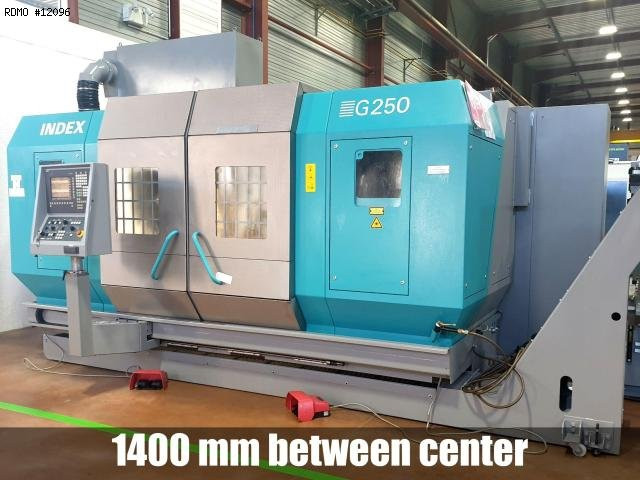

- Distance entre pointes : 1.400 [mm]
- Pression réglable : par surveillance d'effort

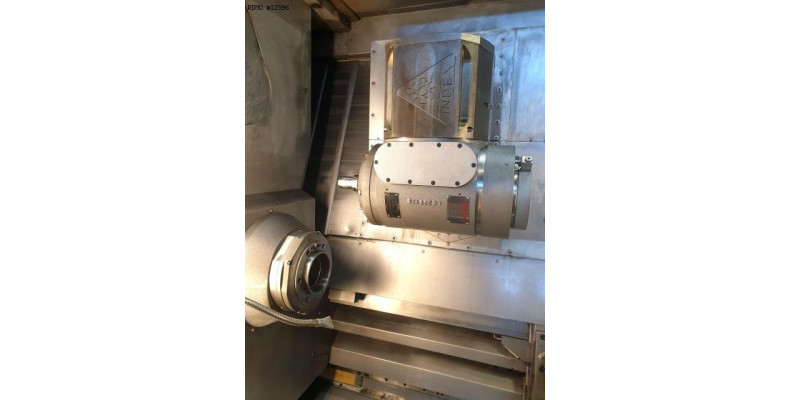

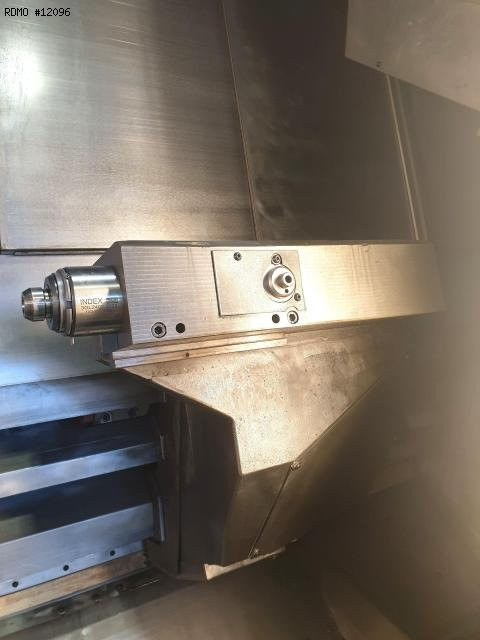

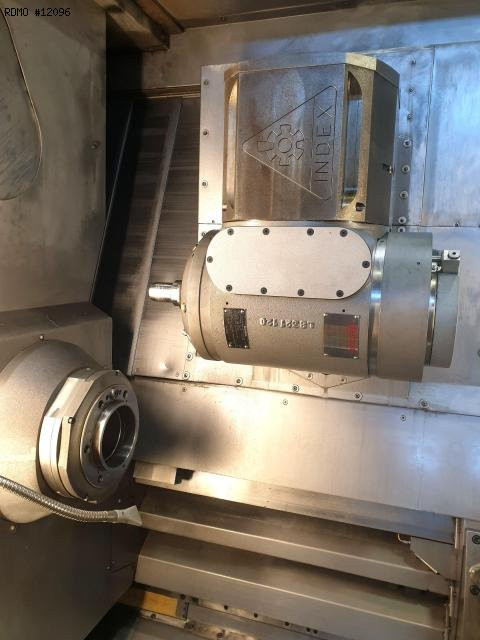

BROCHE DE TOURNAGE FRAISAGE
- Course X/Z : 300 x 1.840 [mm]
- Course Y : 286 [mm]
- Course axe B : 360 [°]
- Précision d'indexation axe B : 0,001 [°]
- Type d'outil : HSK63
- Vitesse de broche : 12.000 [tr/min]
- Puissance de broche : 27,5 [kW]
CHANGEUR D'OUTILS
- Type de changeur d'outils : Parapluie
- Capacité de magasin : 2 x 40
ALIMENTATION ELECTRIQUE
- Tension alimentation : 400 [V]
- Puissance installée : 100 [kVA]
ENCOMBREMENT
- Dimensions au sol : 5.460 x 2.560 [mm]
- Hauteur machine : 3.000 [mm]
- Poids machine : 13.500 [kg]
HEURES MACHINE
- Heures sous tension : 37.800 [h]
- Heures de broche de tournage-fraisage : 7.891 [h]
- Heures de broche principale : 9.137 [h]

Equipement

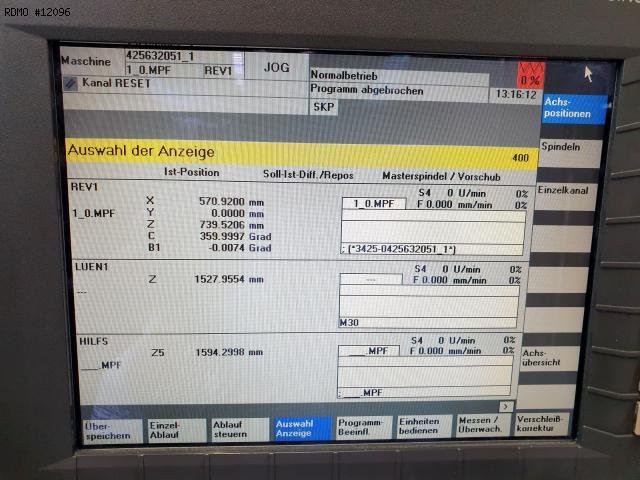

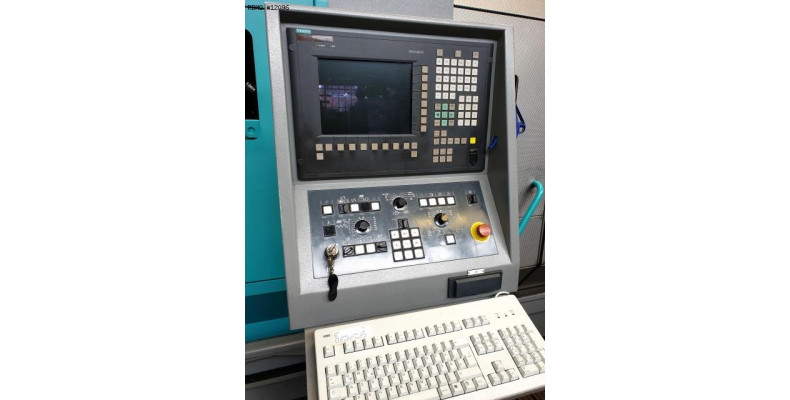

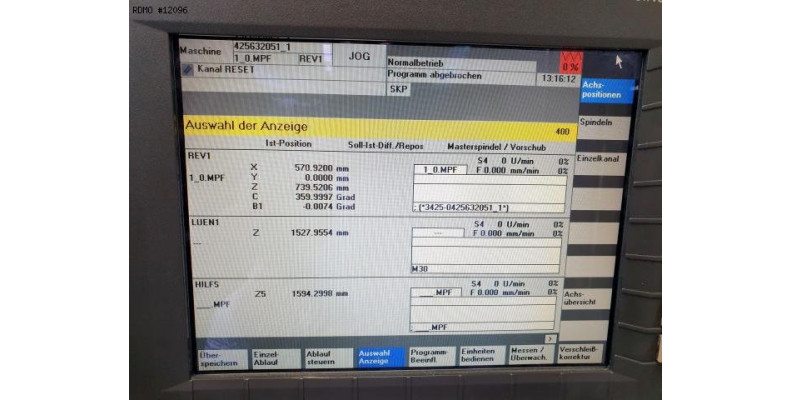

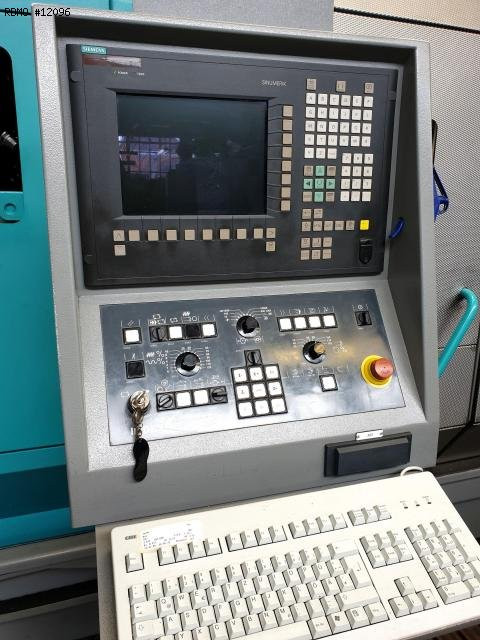

- CNC : C200-4D (SIEMENS 840D Powerline)
- Interface(s) : RS232 / RJ45

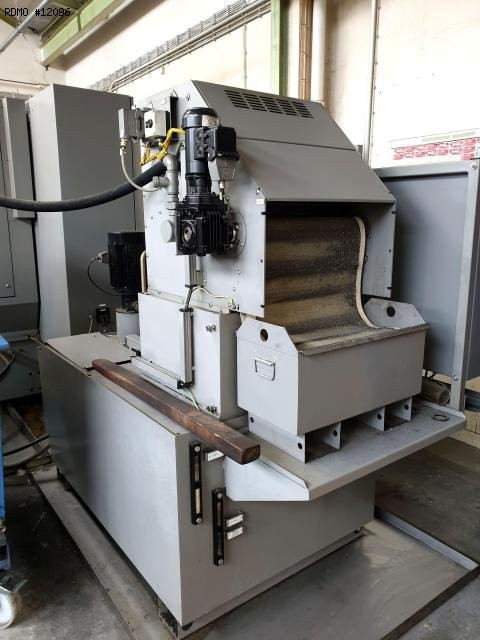

- Bac d'arrosage : 900 [l]
* avec pompe HP : 25 [bar]

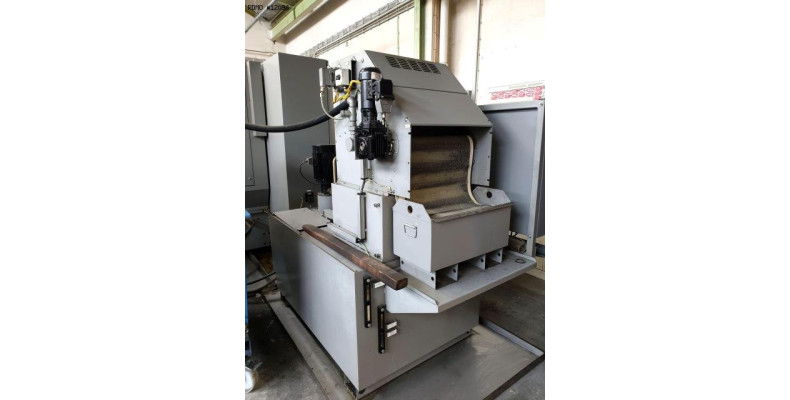

* avec filtration papier
- Arrosage centre broche
- Convoyeur à copeaux : KNOLL

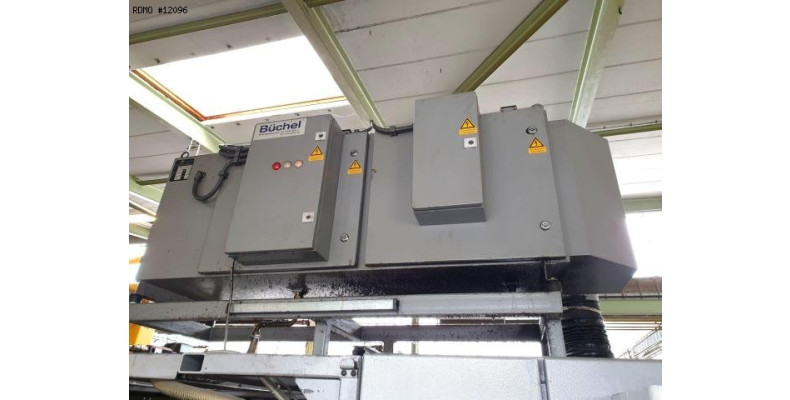

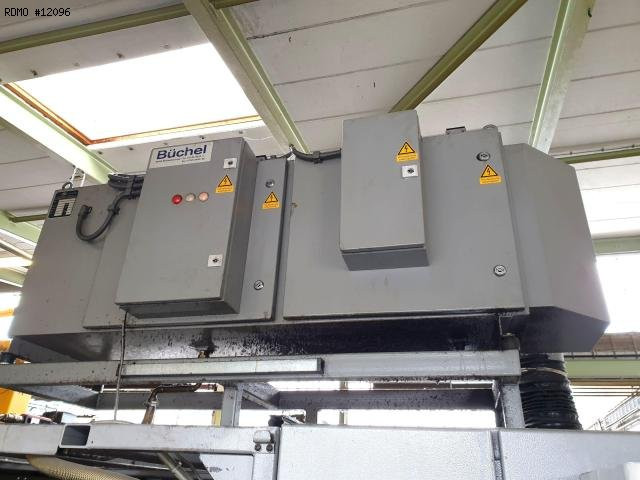

- Aspirateur brouillard d'huile : BÜCHEL SH2000 PEV

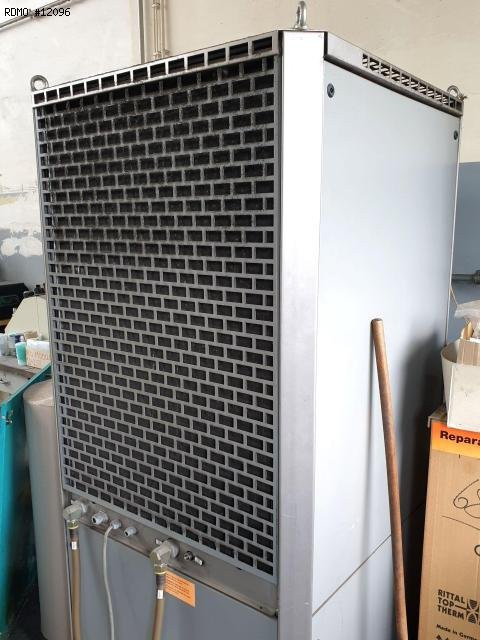

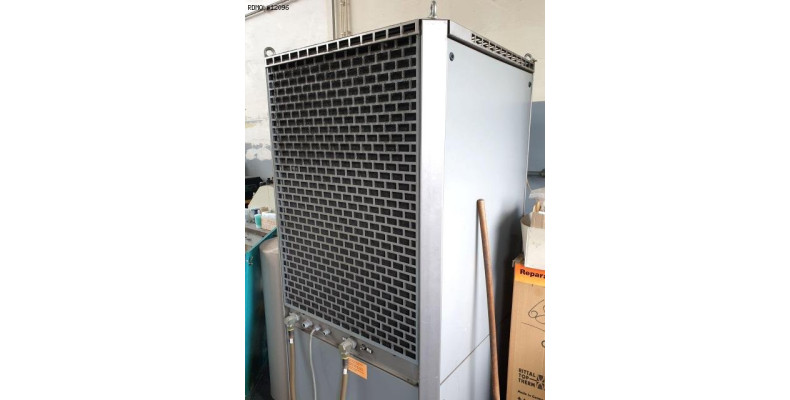

- Refroidissement de broche

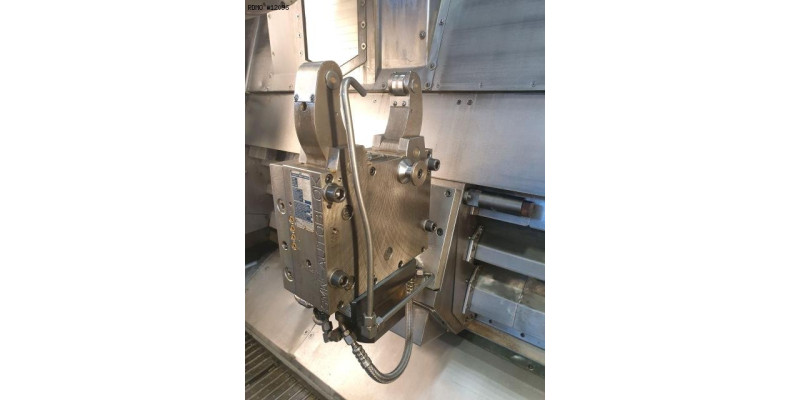

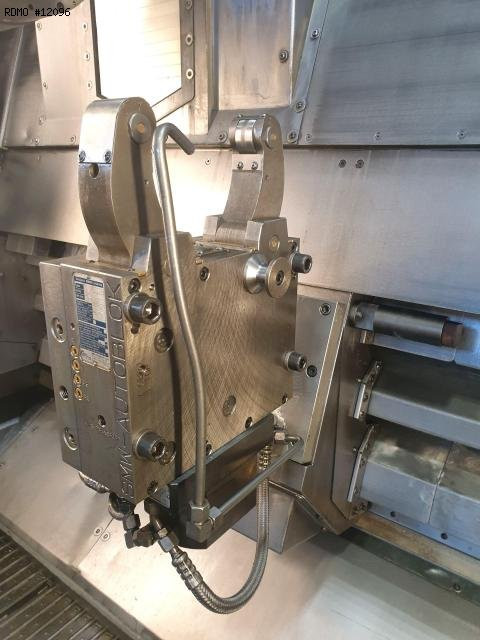

- Lunette marque/type : SMW SLU3 Ø12-152 à positionnement CNC

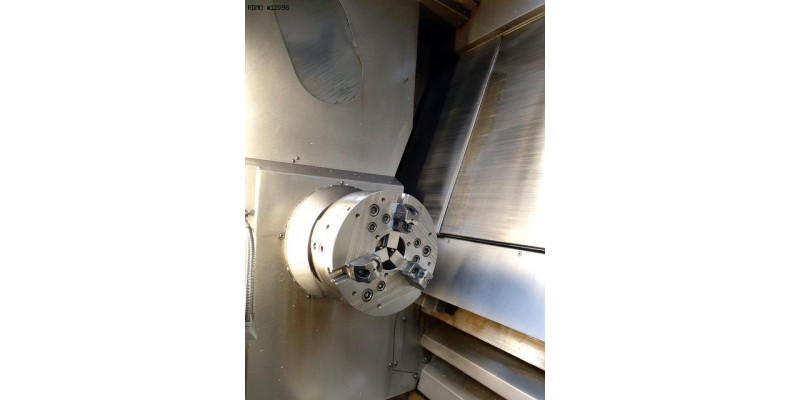

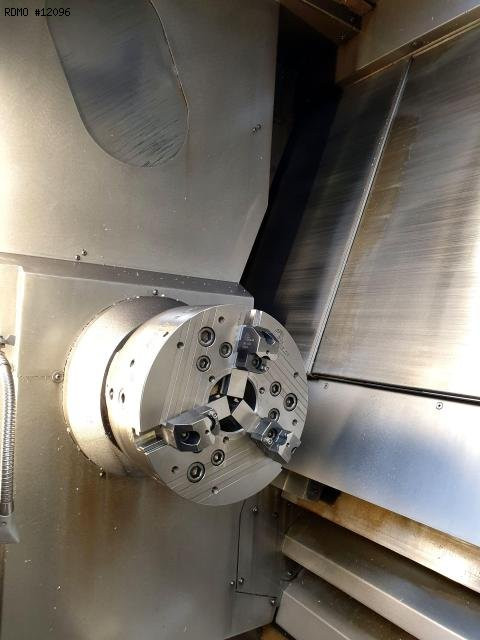

- Mandrin 3 mors : SMW KNCS-N-315-91

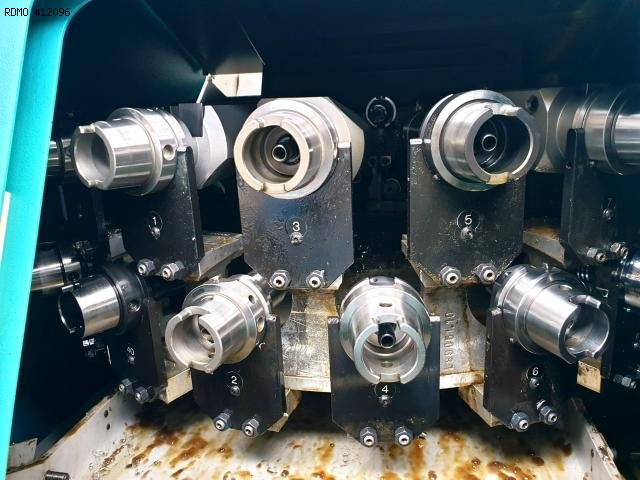

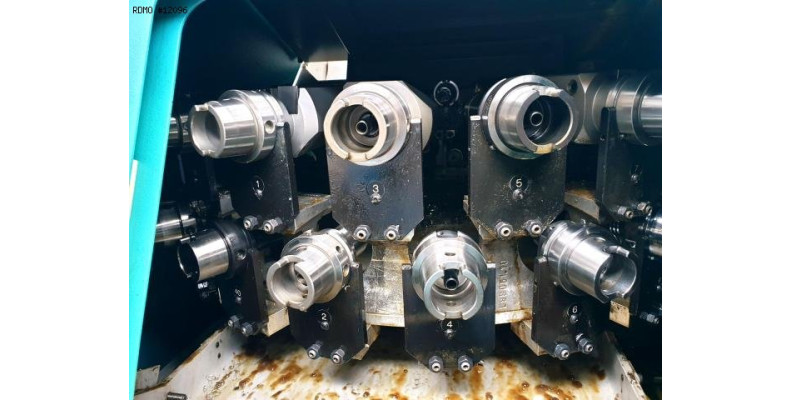

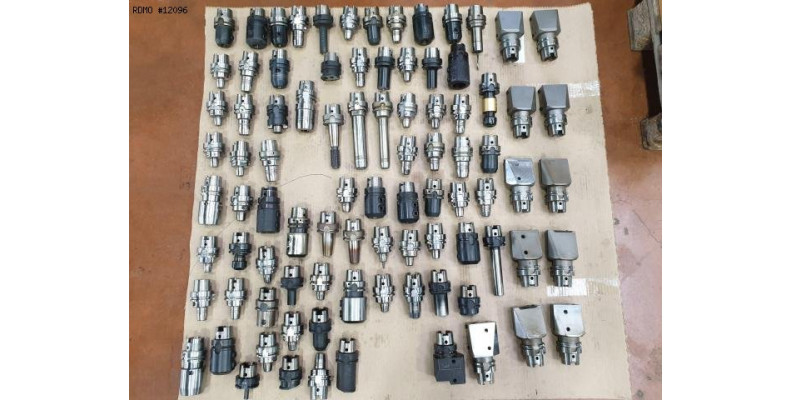

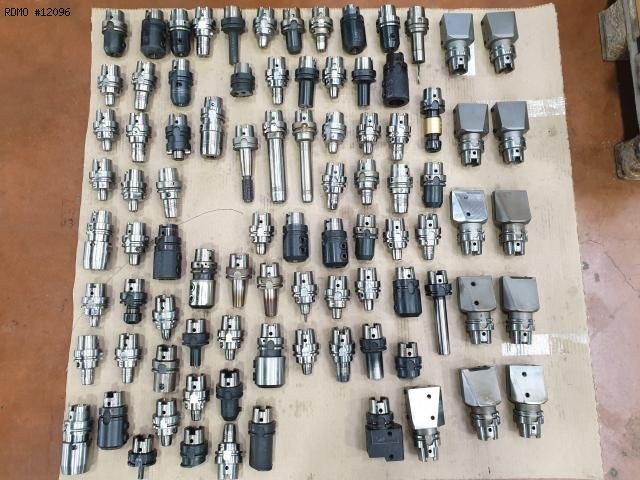

- Nombre de porte-outils de fraisage : 72
- Nombre de porte-outils de tournage : 12
