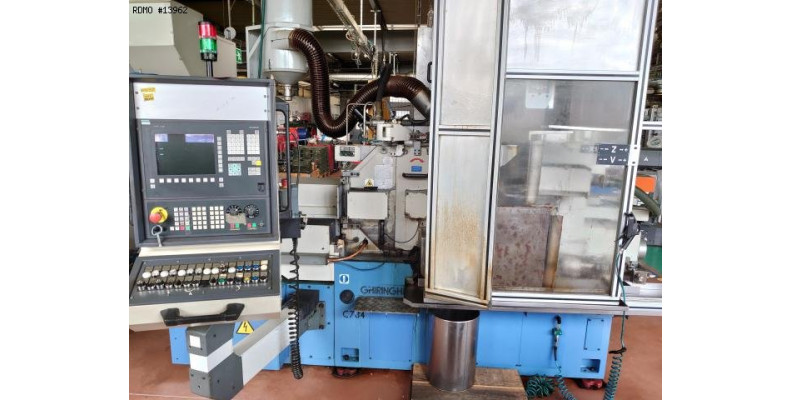

GHIRINGHELLI M150 SP610 5 axes

Rectification / affûtage / rodage / ebavurage / polissage Rectifieuse centerless cnc

Caractéristiques techniques à télécharger

Marque : GHIRINGHELLI

Modèle : M150 SP610

Année :

N° Série : C734

Demander un prix

Caractéristiques

- Diamètre min./max. rectifiable : 1 - 100 [mm]
- Longueur max. de la pièce en plongée : 140 [mm]
- Diamètre min./max. meule de travail : 440/610 [mm]
- Largeur max. meule de travail : 80 [mm]
- Vitesse périphérique meule de travail : 50 [m/s]
- Vitesse avec nouvelle meule de travail : 1565 [tr/min]

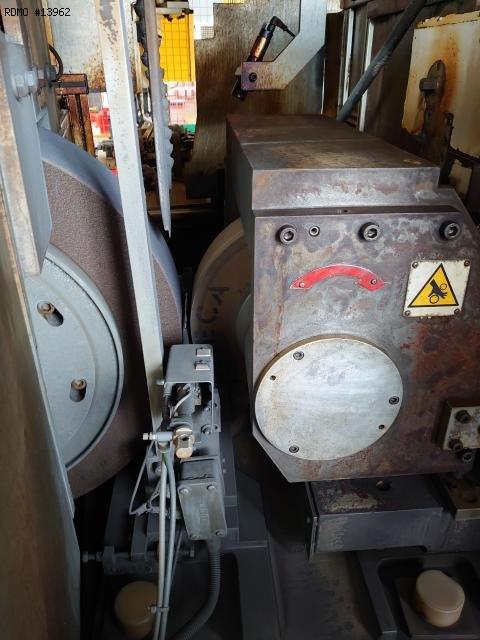

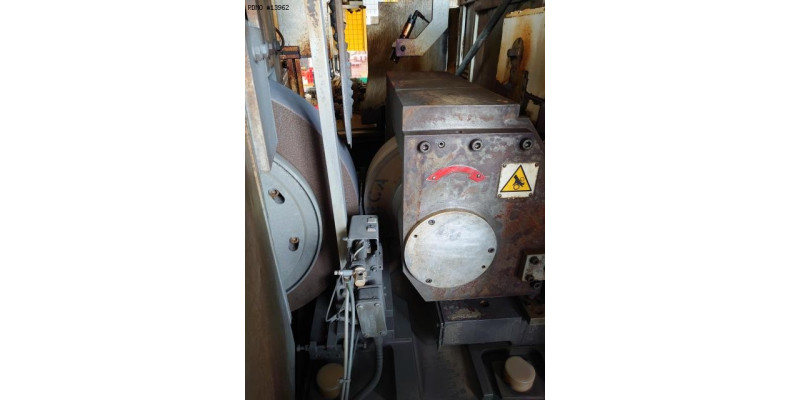

- Diamètre min./max. meule d'entrainement : 220/305 [mm]
- Largeur max. meule d'entrainement : 67 [mm]
- Inclinaison max. meule d'entrainement : +/- 7 [°]
- Vitesse meule d'entrainement en usinage : 0/140 [tr/min]
- Vitesse meule d'entrainement en dressage : 200 [tr/min]
- Puissance installée totale : 41 [kW]
- Dimensions (LxlxH) : 5920 x 5071 x 2500 [mm]
- Poids net : 7000 [kg]

Equipement

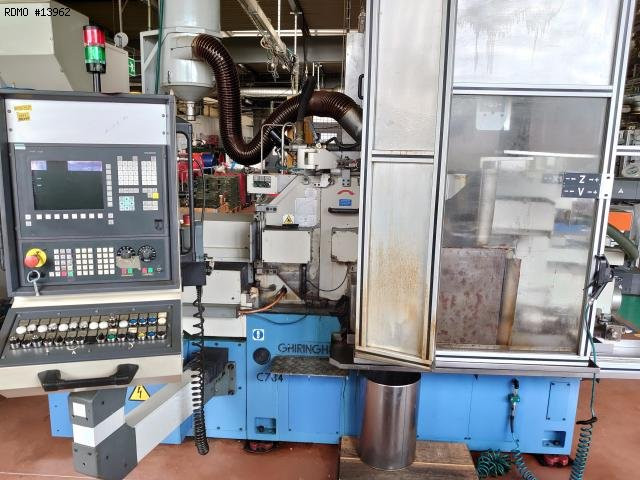

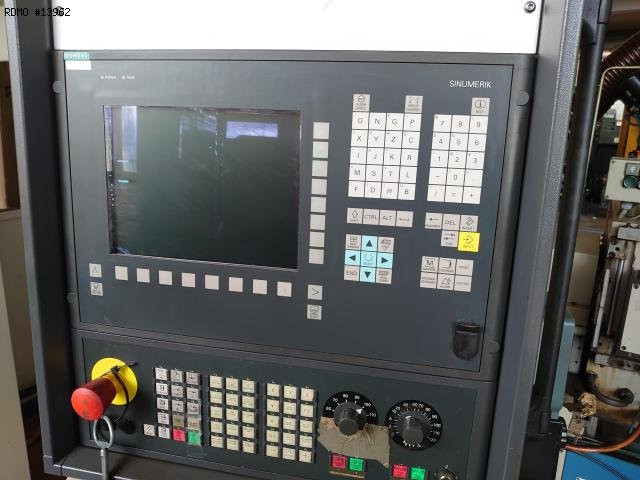

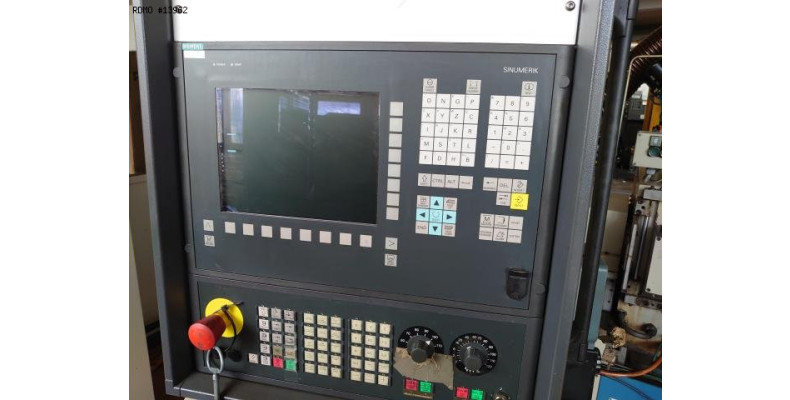

- Commande CNC SIEMENS 840D

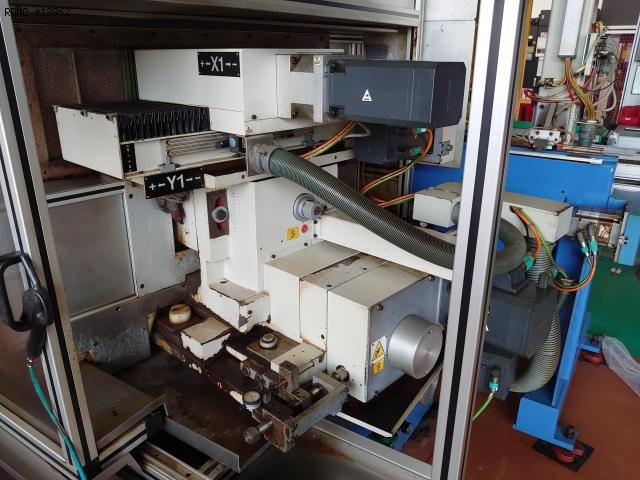

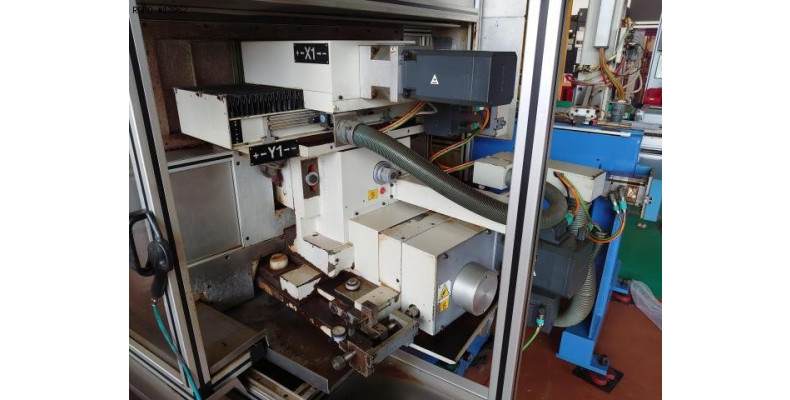

- 5 axes numériques (1 pour dressage meule travail, 2 pour meule entrainement, 1 pour chariot supérieur, 1 pour chariot inférieur)
- Dressage de la meule de travail par molette diamantée
- Dressage de la meule d'entrainement par pointe diamant

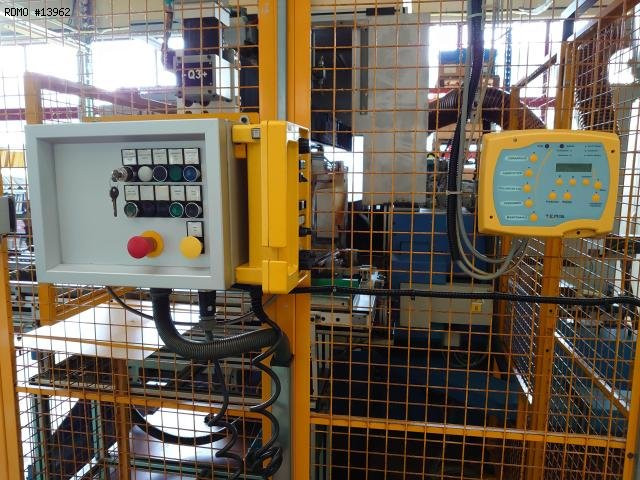

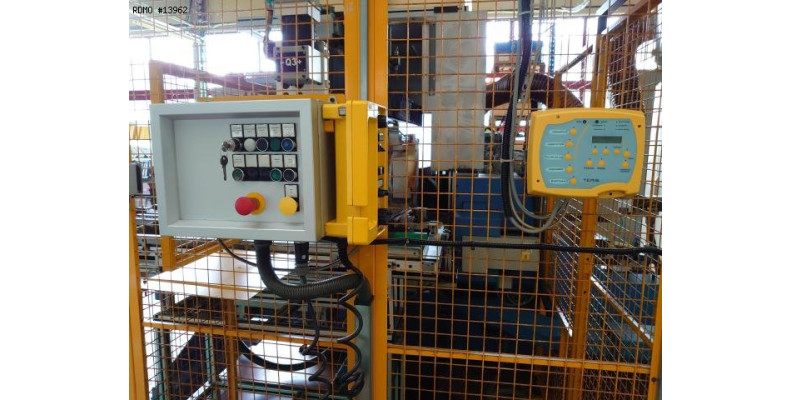

- Alimentation automatique des pièces par bol vibrant

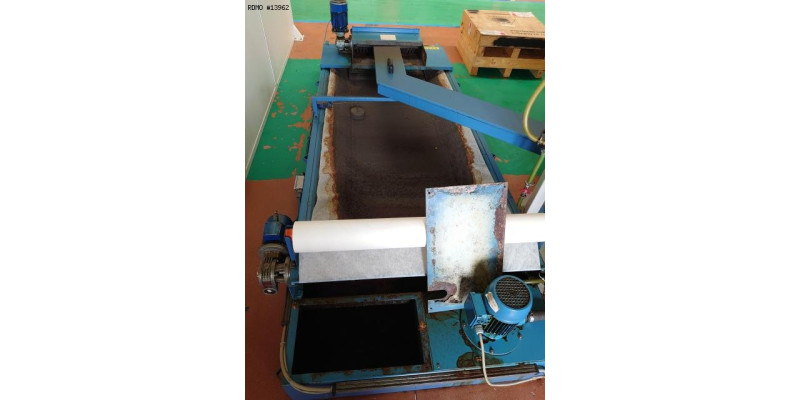

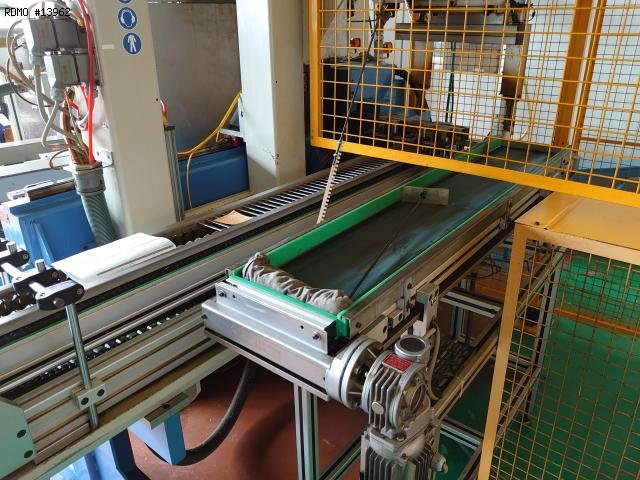

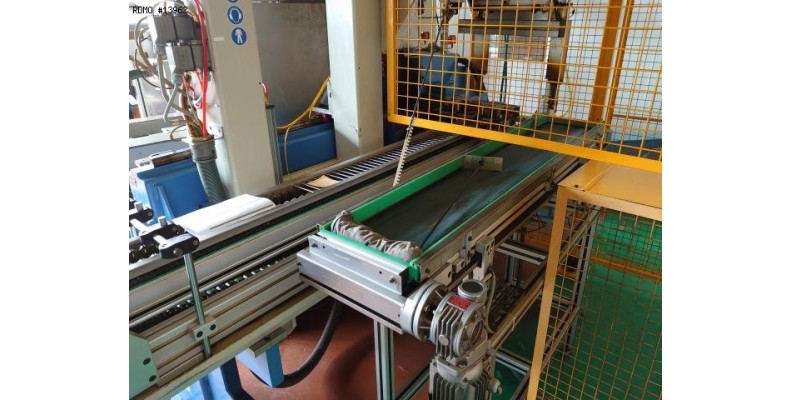

- Bande d'évacuation des pièces
