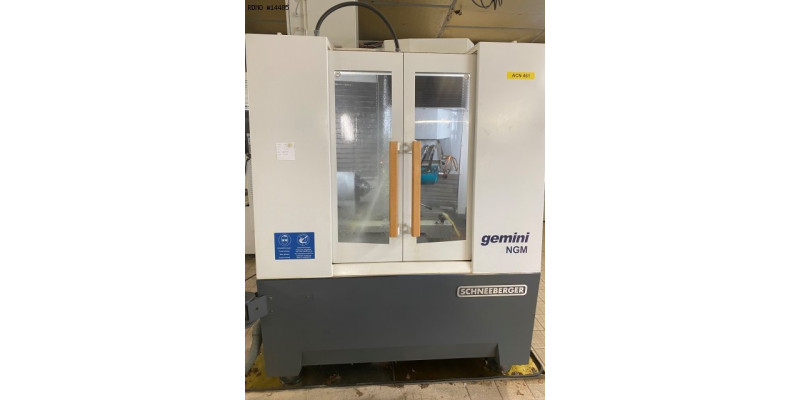

SCHNEEBERGER GEMINI NGM 5 axes

Rectification / affûtage / rodage / ebavurage / polissage Affûteuse cnc

14485

Caractéristiques techniques à télécharger

Marque : SCHNEEBERGER

Modèle : GEMINI NGM

Année : 2019

N° Série : 23591

14485

SCHNEEBERGER GEMINI NGM 5 axes

Rectification / affûtage / rodage / ebavurage / polissage Affûteuse cnc

Caractéristiques techniques à télécharger

Marque : SCHNEEBERGER

Modèle : GEMINI NGM

Année : 2019

N° Série : 23591

Demander un prix

Caractéristiques

Axes :
X : 500 mm chariot longitudinal
Y : 400 mm chariot transversal
Z : 380 mm colonne verticale

A : ISO 50 Porte-outils, résolution 0.0001°

C : Rotation à 380° de la tête de rectification, résolution 0.0001°

Tête de rectification :
Electro-broche d'affutage, HSK50 avec refroidisseur liquide 10Kw

Heure de fonctionnement : 2700

Poids :
7 000 kg

Dimensions : 2090 x 2300 x 2050 (hauteur)

Equipement

Commande :

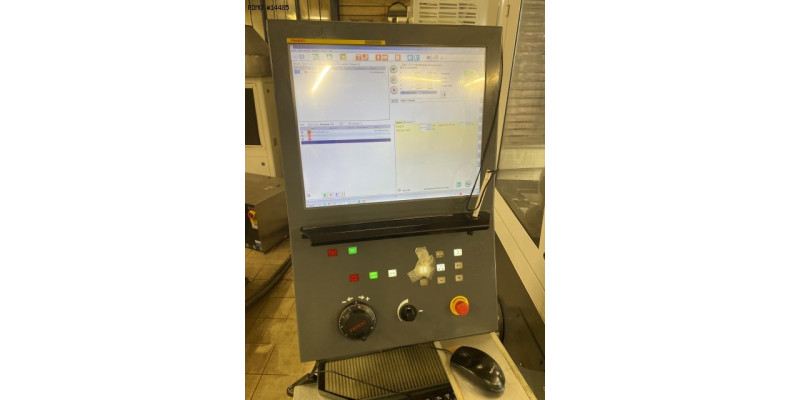

FANUC 31iB5, 5 axes commandés

Écran couleurs TFT 19” avec clavier et écran tactile, USB 3.0
ZENON palpeur coordonnées
EasyProfile

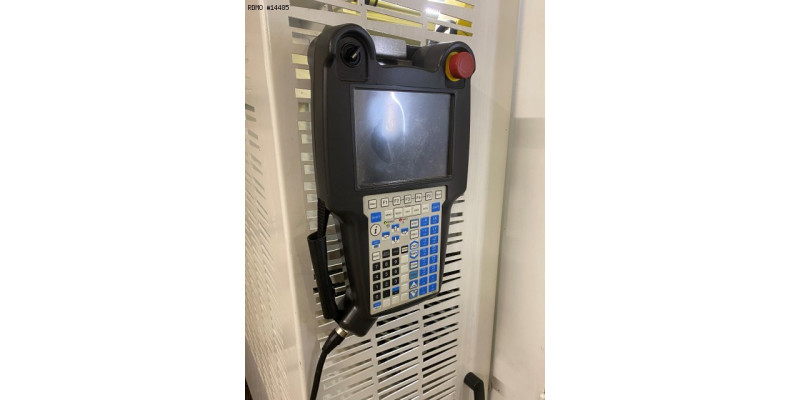

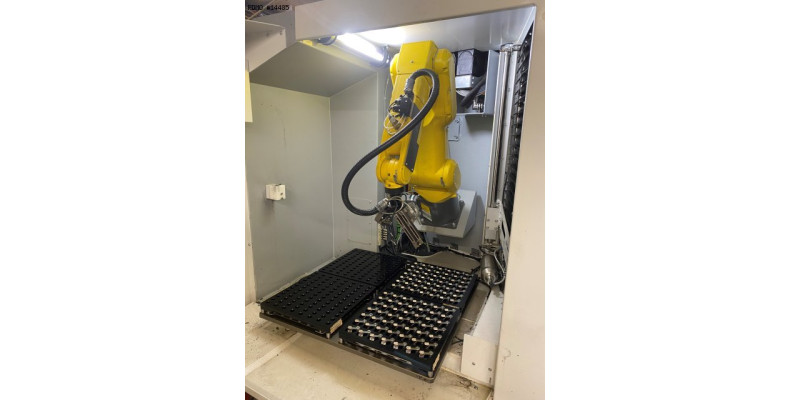

Robot chargeur Fanuc, 4 palettes
Refroidissement actif pour cabine de contrôle
raccord au réseau
Logiciel de diagnostic à distance
Serrage hydraulique
Lunette hydraulique
Adaptation pour lunette 60° en forme de V (d=5mm)
Serrage automatique de pince W25
Flasque porte-meule HSK50 Ø 20 mm L 85 mm et un en L 45 mm

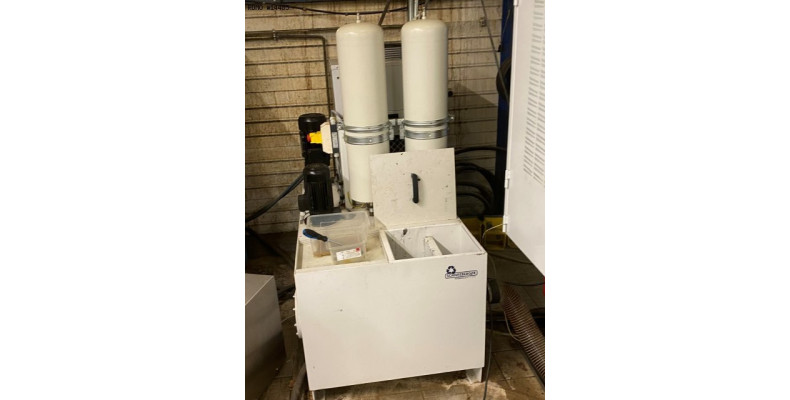

Système de filtration cartouche 400 litres ( 1200 x 800 mm )
Contrôle de température 6 Kw
Pompe HP de refroidissement
Installation anti-feu CO2 10Kg
* NB : sans garantie de fonctionnement. A faire contrôler par un organisme qualifié de l'acheteur.
